高速冲压压力机有哪些值得关注的企业?中

文|刘明星、李建、王思杰

类似于发明于19世纪的马克沁机枪,高速冲技术是现代工业的奇迹,以每分钟几十次乃至高达4000次的频次进行冲压,稳定高效地生产各种精密冲压件,广泛应用于汽车、家电、仪器仪表、3C电子等行业。

高速冲压稳定生产需要精密高速机床、精密模具、自动化进料装置、换模台车、润滑装置、平衡装置、导轨、轴承、材料和工艺的完美结合,我们将陆续介绍整个产业链的相关企业,本文将分上中下三篇,简要国内外的一些高速冲床企业。这里说的高速冲床主要是生产小型冲压件,一般吨位在15~300吨之间的中小型压力机,至于速度根据吨位、滑块的行程和产品类别而不同,冲次从几十次到2000多次。

有些那些产品适合高速冲压生产

3C电子行业,如手机、照相机、计算机、手持终端、接插件、电子元件等大量精细且量大的冲压件;

汽车等行业电机的定转子马达叠片;

空调、散热器的翅片;手表、仪器仪表的精密零部件;硬币、游戏币、纪念品等;饮料、药品等金属包装行业的罐体、罐底。

有哪些高速冲压设备公司值得关注?

高速冲压设备是冲床里技术含量非常高的机床,对床身的结构、驱动结构、内部应力分解、精度、自动化配合、保持压力机及滑块恒温都有很高要求。高速冲床工作时间长、强度大,需要极好的设计和实际工作环境的检验。瑞士、美国、德国、日本和中国台湾都有非常优秀的企业,中国大陆在江浙和广东最近十几年也成长起来一批极具竞争力的企业,本文将继续简单介绍一些代表性企业,供按图索骥,如有遗漏,请业内专家和MFC《金属板材成形》杂志联系。

日本会田公司:www.aida-china.com.cn

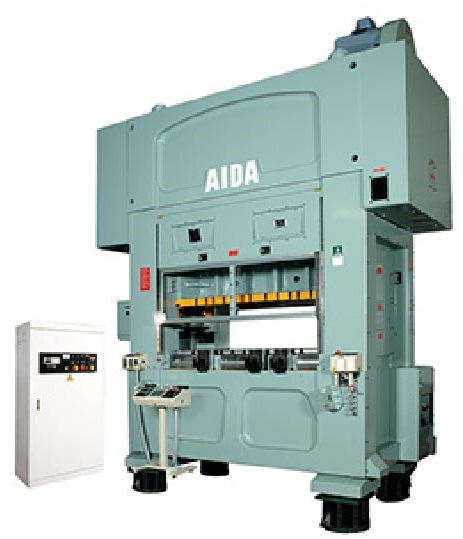

日本会田公司创立于1917年,是压力机行业规模日本第一、全球第二的压力机公司,在东京证券交易所主板上市,产品线极全,其中高速冲床技术曾经和瑞士博瑞达公司合作过,制作经验丰富。会田的高速冲床能够在高速运转情况下进行长时间连续工作,将回转部和滑动部设置了适合的油槽和间隙,加上全自动润滑系统的采用,成功地减少维修成本,提高机械精度和长时间高速运转的稳定性,还安装了辊式送料装置实现了高速运转情况下准确而均匀地输送材料,提高产品合格率并降低材料成本。

会田的冲床有如下系列:

HMX系列:吨位在125~300吨之间,无负荷打击速度120~800次SPM,最大加工范围2300mm;

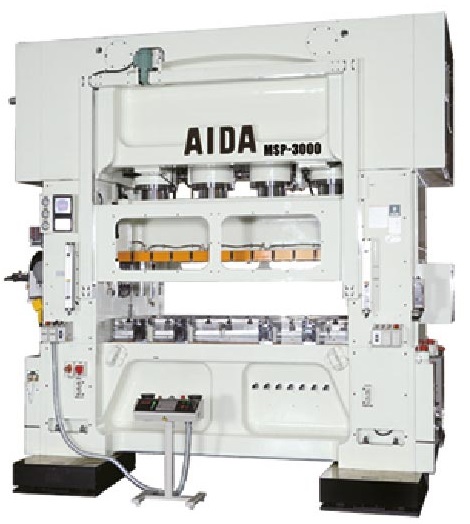

MSP系列:吨位在200~400吨,无负荷打击速度100~500次SPM,工作台面最大2800mm×1200mm,4点悬挂支撑,配备了新型离合器制动器(PAT.P.),非常适用于高速冲压。

AMX系列:产于马来西亚,只有330吨机型,无负荷打击速度120~410次SPM,采用高刚性机架以及抑制倾斜的8面预加载导轨,实现高精度加工。

株式株式会社能率机械:www.lem.e-adoresu.info

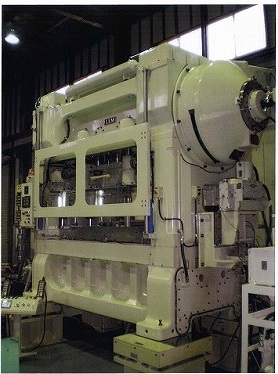

株式会社能率机械(LEM-Laboratory of Effective Machines)制作所成立于1938年,生产超精密、微细加工用机械式冲压机、特殊冲压机、超高速高精度送料机械、机械凸轮钳式及数控滚式送料机、超精密冷间锻造加工用机械式冲压机,总部在东京,工厂在山形县的长井工厂,工厂占地7260平米,建筑面积985平米,员工大约40人,年销售度额大约12亿日元,约合7200万人民币。MFC很早就拜访过这家日本公司,技术能力非常强,超精密和超高速是这家公司压力机的特点,有些产品能用于军工,一度被限制出口中国。能率在苏州合资有厂,名叫苏州欧利锦高速精密冲床科技有限公司。

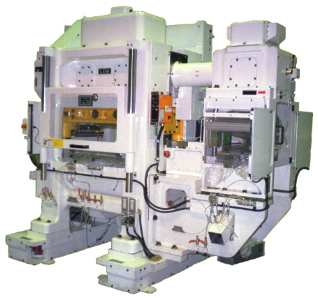

LEM4306B和LEM4503D型压力机,主要用于生产翅片;

LEM4312吨位在100~150吨之间,每分钟打击次数转速在1000~1500SPM之间;

LEM1700系列,加工超细高精度零部件,单曲柄结构,4导柱,LEM1702~LEM1703两个系列都是3吨,都是横置轮、伺服驱动,SPM分别为250次和600次;LEM1705~LEM1710系列是平行轮和飞轮式,吨位分别是5吨和10吨,SPM最高600次;

LEM4315是150吨压力机,转速1500~3000SPM,精度在±0.02mm、LEM2110E是10吨压机。两款机器主要用在轴承行业,用来生产圆柱滚子和外壳。

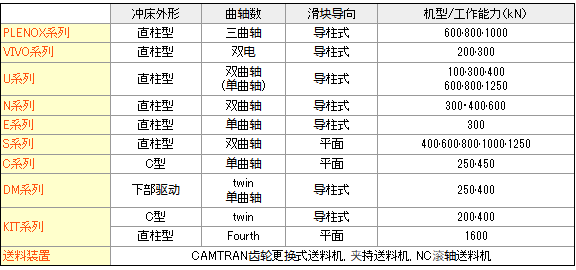

ISIS机床参数

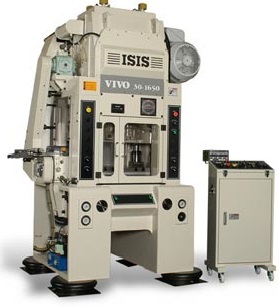

日本ISIS株式会社:www.isisinc.jp

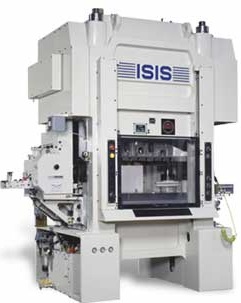

日本ISIS株式会社成立于1975年,从株式会社山田多臂机中分离出来,成立了“株式会社山田多臂机销售”公司,主要的业务是负责该公司制造的冲床机的设计、关联机器的开发设计、制作、销售。1977年公司的名称改为“株式会社山田冲床销售”,1984年改名为株式会社ISIS,该公司的研发能力很强,几乎每年都有2~5款新机型发布。

目前员工人数大约50人,总部及工厂在日本的爱知县,在中国苏州也有分公司昆山爱西施机械有限公司。

日本山田Yamada Dobby株式会社:www.yamadadobby.co.jp

自1961年以来,山田高精度压力机一直致力于生产高精度微小零件,包括:引线框架,接插件、电机芯和电视机组件等。

山田的冲床有:

NXT系列:可调节行程,双连杆运动,精度高双连杆结构,可以在下死点附近减速,减少冲压作用对模具的伤害,框架材料是铸铁FCD-50。滑块由2个柱塞和4个柱子引导,以抵抗模具内的偏心载荷。行程长度的变化是完全自动的。NXT型号配备了自动油温控制(加热和冷却系统),穿透的稳定性。压力监测也包括在内作为标准设备。吨位为30~50吨,最高速度从800~1300次SPM。MXM系列:15~40吨,固定行程,高速连杆运动,高精度,最高速度2500SPM。

OMEGA-F1/EPS-30系列:

固定行程,曲柄运动,超高速,OMEGA-F1,公称力10吨,速度可达4000SPM;EPS-30系列公称力30吨,其速度可达3000spm。所有这些型号都配备了特殊的滑动材料合金陶瓷和铝,非常坚硬且非常轻,显著减保证模具小移动元件的重量,以便在BDC区域周围保持最佳稳定性。安装在曲轴上的特殊浮动轴承可以消除金属接触,从而降低摩擦阻力。因此,噪声和振动也被最小化,并且由偏心负载引起的变形受到极大限制。

ALPHA系列:固定行程,曲柄运动,高精度,15~60吨,速度最高为900~1200SPM。ALPHA系列是山田最畅销的曲柄移动压力机,因为它具有简单的机构(2个柱塞和4个柱滑动导轨),高速度和高精度,适用于许多不同类型的冲压应用,如接插件、电子元件、垫圈和电机层压。

EPISODE系列:电机片层压机,新一代3柱塞和4柱滑动导向层压机,3个柱塞专用于在滑块中间获得更好的刚性,并在BDC区域获得最佳的动态稳定性。滑动材料由陶瓷和铝的特殊合金制成,吨位从150~330吨,最高速度从400~600SPM。

山田还自产SRFFeede高速伺服送料器,创新的伺服电机和位置控制器相结合,实现高间距精度和高达2000spm的高速。上辊和下辊都是机动的,以便最小化惯性。无需任何手动操作即可自动调整材料厚度。操作非常简单,所有参数(进给间距,进给角度和导向释放角度)都在压力机自动设置系统上编程和存储。

瑛瑜精密工业股份有限公司:www.ingyu.com

INGYU成立于1970年,专业生产高速压力机,是一家国际性的高速精密压力机公司,主要用于电机层压、精细冲裁、电子连接器、可乐罐盖等行业,1980年扩建到1000平米,1985年开始向大陆销售,1989年扩大到2700平米,2001年在中国和美国设置分支机构,2003年在台中工业园扩建到9000平米。

瑛瑜公司的产品线非常齐全,技术实力不亚于日本,产品有:

Apex系列:吨位从30~125吨,曲柄式和肘节式,最高打击速度从200~1400次SPM。

CIVIC系列:C型结构,15~45吨,最高打击速度从200~1200次SPM,可以用来冲可乐罐。

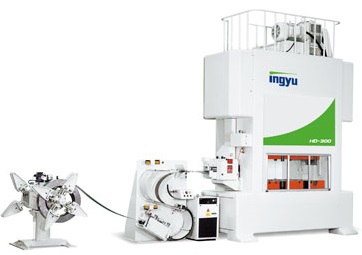

HD系列:220~300吨,闭式双活塞压力机,最高打击速度从150~500次SPM。

Saga系列:45~300吨,多滑块压力机,整体式框架,最高打击速度从20~200次SPM。

明勖(东莞)精密机械有限公司:www.mxpunch.com

明勖(东莞)精密机械有限公司属台商独资企业,于1993年成立于台湾,生产基地设立于东莞,占地面积约10000㎡,员工130多人,研发及技术人员大约20度人,专业从事精密高速冲床的研发、制造及销售,冲压吨数由25吨到400吨都有,满足现代冲压行业的高精度生产需要,产品销往世界各地。

C型精密高速冲床:M-25、M-40、M-60、MHS-80;25~80吨,每分钟行程数200~900次。

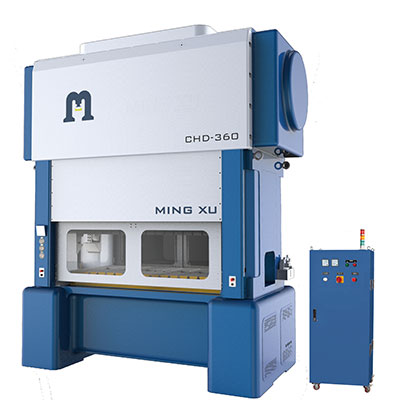

龙门精密高速冲床:CHS-25/40系列,CHD30/45/60/80/125/220/360系列;25~360吨,100~900次。SP高性能龙门精密高速冲:CHS-25sp、CHS-40sp、CHD-60sp系列,25~60吨,每分钟行程数150~700次SPM。

THL高性能龙门精密高速冲床:THL-80系列,80吨,每分钟行程数200~500次SPM。
