MFC连载:冲压模具技术讲座 第5讲 冲裁加工的间隙

MFC《金属板材成形》杂志简介《金属板材成形》是 MFC金属板材成形咨询(北京)有限公司打造的新型综合媒体平台,旗下有金属板材成形”服务号、“金属板材成形之家@今日头条”、《中国金属板材成形网》、MFC-冲压联盟名家直播(千聊平台)、MFC1.6万人群友通讯录,以及在百度百家、腾讯、搜狐、知乎等平台开设的原创资讯账号。

这是 金属板材成形之家 发布的第186 篇文章!

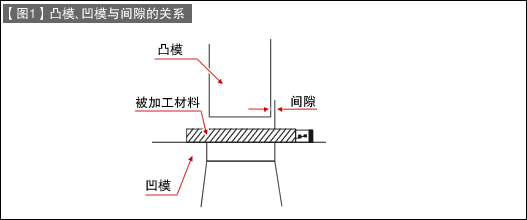

单边间隙是指【图1】中凸模与凹模之间的间隙。

MFC连载:冲压模具技术讲座  第5讲 冲裁加工的间隙

当间隙较大时,冲裁所需的力较小,但【图2】中剪切面塌角及断裂面的倾斜会变大。

MFC连载:冲压模具技术讲座  第5讲 冲裁加工的间隙

【表1】中列出了冲裁加工的单边间隙的数值。

■【表1】按材质区分的冲裁间隙(相对于板厚的%

材质 精密冲裁 普通冲裁
软钢 2〜5 6〜10
硬钢 4〜8 9〜15
硅钢 4〜6 7〜12
不锈钢 3〜6 7〜12
1〜3 4〜7
黄铜 1〜4 5〜10
磷青铜 2〜5 6〜10
镍银合金 2〜5 6〜10
铝(软) 1〜3 4〜8
铝(硬) 2〜5 6〜10
坡莫合金 2〜4 5〜8

1.常规冲裁板厚越厚时,采用较大数值。

2.冲裁条件较好的圆孔等采用较小数值。

3.冲裁条件较差的角部等采用较大数值。

4.厚板、硬质材料采用较小值时易产生二次剪切。

5.裁断加工采用较小数值(如果可能应采用精密冲裁)。

虽然过去曾流行配合间隙均一化的观点,但最近认为,根據冲压条件的变化,相应得调整配合间隙,不仅可提高凸凹模的耐磨耗性,同时亦是种防止产品形变的对策。
