SIMM2019 金属成形区展前预览

文 | 李建、王蕾

钣金装备:亚威股份

展台号:2-2D06

此次展会亚威将携带 FB2516A-FMC 数控板料折 边机、HLF-1530-12000W 高速光纤激光切割机、 HPA 系列数控转塔冲床、PBE 系列数控折弯机、三维激光焊接进行展示。

数控板料折边机采用独特的双向折边机构,在折边 过程中使板料保持水平,避免空间翻转,配合定位装置、 自动换模、操作机等功能部件,实现了快速、高柔性、 自动化加工。

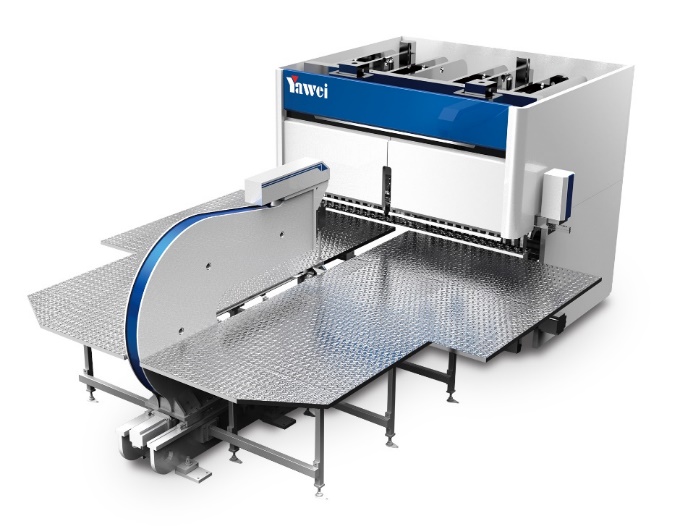

FB2516A-FMC 数控板料折边机


优势一:加工效率高。与折弯机三种加工方式 ( 手 动 / 流水线 / 机器人折弯单元 ) 相比较,数控板料折边 机无需换模,工作行程短、进给速度快,综合效率较高。 优势二:模具功能强。折边机不需更换或调整模具,通 过上、下折弯模和压紧模组合动作,实现多种折弯工艺, 工艺性能出色。优势三:便于柔性生产。配置上下料辅 助装置可实现批量生产,提高生产效率。


节能环保折弯机,机械伺服驱动,能耗低,无油工 作,维护保养简便。集成式后档料,适合工复杂零件。 嵌入式人机界面,操作便捷,一体式操作台,安全可靠。

PBE 系列数控折弯机

钣金装备:大族激光

展台号:2-2F37

此次展会大族激光将携带铺粉式激光 3D 打印机 Hans M260、大族激光 G4020HF 高速光纤激 光切割机进行展示。

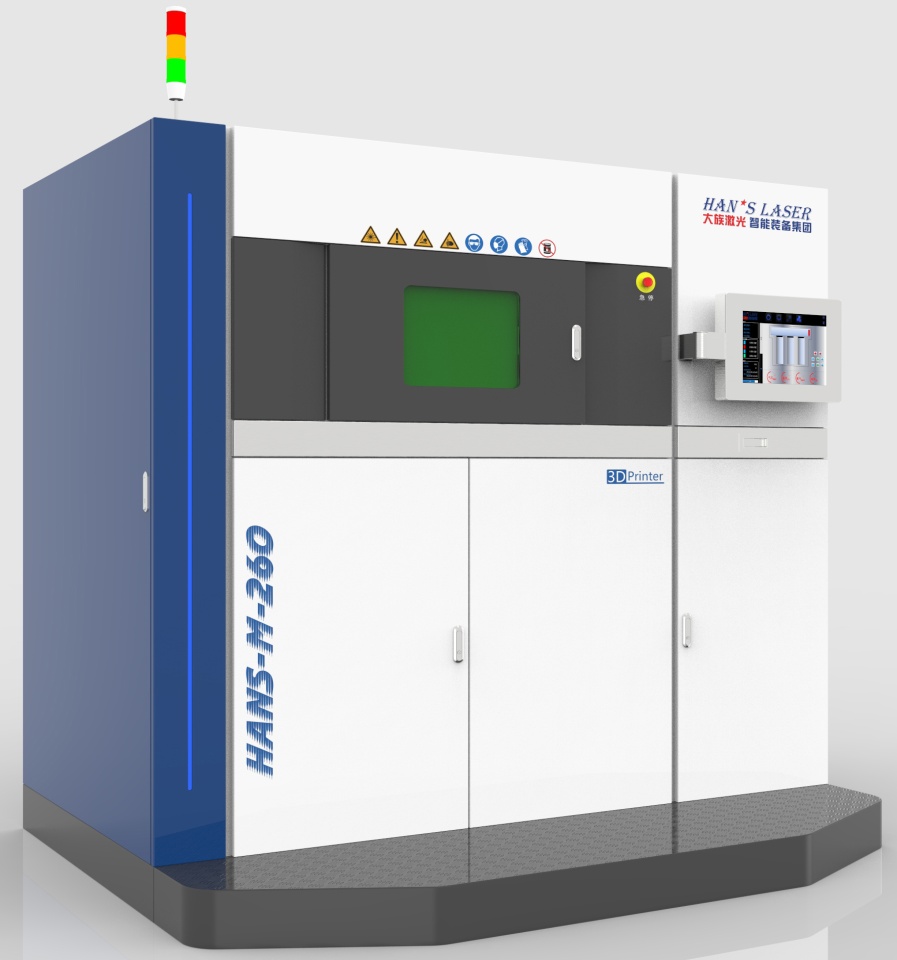

采用光纤激光器  IPG500W 作为能量源,配置德国 Scanlab 高精密扫描振镜,成熟的切片及路径 规划软件比利时 Materialism 公司 Magics+BP, 或者美国 3D System 的 3DXpert,或者大族激光 自主开发的切片和路径规划软件 Hans M Path, 高效惰性气体除尘循环系统,高稳定的控制系统和 操作界面以及远程监控平台 Cloud Service,高 精度地运动系统,再配置扎实地基础工艺研究。在 该 Hans M260 设备上能够实现各种通用金属粉 末的打印成形,尺寸精度±0.05mm,致密度达 99.9%,通过适当的后处理工艺,打印成形的零部 件完全能够直接应用于工业生产中。

铺粉式激光 3D 打印机 Hans M260

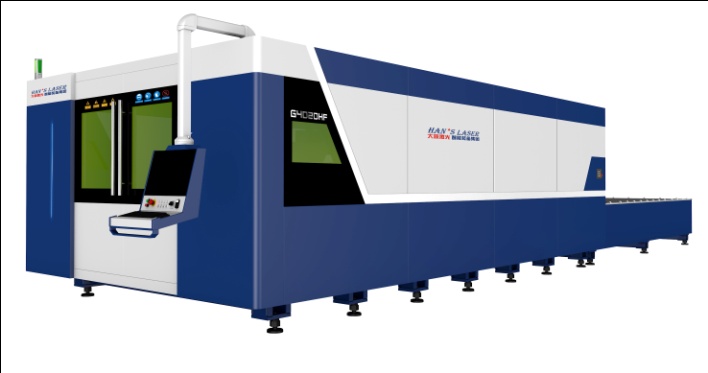

一款性能达到国际先进水平的成熟产品,拥有自动巡边、蛙跳切割、 亮面切割等众多精湛的工艺技术, 通过配备 15000W 激光器,实现了 厚板金属的高效批量加工。此外, G4020HF 高速光纤激光切割机还可 加工任意图形,快速、高精度切割碳 钢、不锈钢和铝合金,及纯铝、黄 铜、紫铜等高反射有色金属,为轨道 交通、汽车、工程机械、农林机械、 电气制造、电梯制造等行业金属加工 创造了更多的可能性 。

G4020HF 高速光纤激光切割机

钣金装备:德国通快

展位号:2-2M01

此次展会通快将携带通快三维激光切割 5030、通快 TruLaser 3040 fiber 进行展示。

此款产品拥有以下特点:
⑴适用于中小批量加工,在二维平板切割以及三维 立体加工之间也 可以灵活切换。
⑵低成本运行,每小时效率节省可以最高达到 20%。碟片激光器 TruDisk 完美的光电效率以及低维 护成本能实 现更快的加工节拍,特别是在大批量生产 时更加受益。此外, TruLaser Cell 5030 的宽度比传 统复合机床要小,所以可以节省 1/3 的占地面积。
⑶最佳的操作便利性,直观的示教面板和触摸屏 , 使工件加工和机床操作都更加简便。 而三维仿真编程 软件 TruTops Cell Basic 使路径优化更加快速和 可 靠。在加工新的零件时,使用 FocusLine 功能可以按 照现有 的参数自动调整焦点位置。
⑷高质量且可靠的机床组件,X-blast 喷嘴的切割 距离是它的两倍。更大的切割喷嘴间距有效地减少了碰撞的机率,并且提升了切割质量。

三维激光切割 TruLaser Cell 5030

此款产品充分体现了高智能、高效率、 高灵活的行业高端定位的特性。采用了新 一代床身结构,刚性和动态性能达到新境 界,配以通快万瓦级 TruDisk 10001 激 光器和业界闻名的暴风切割技术可以释放 极强的切割效率。暴风切割技术使通快激 光切割机得以实现成倍的加工效率并显著 降低切割气体消耗和电能消耗。除此之外 还兼容了各种通快的自动上下料、料库等 设备,也可配合 TruTops Fab 等智能化 工厂管理软件成为用户智能工厂中的重要 一员。

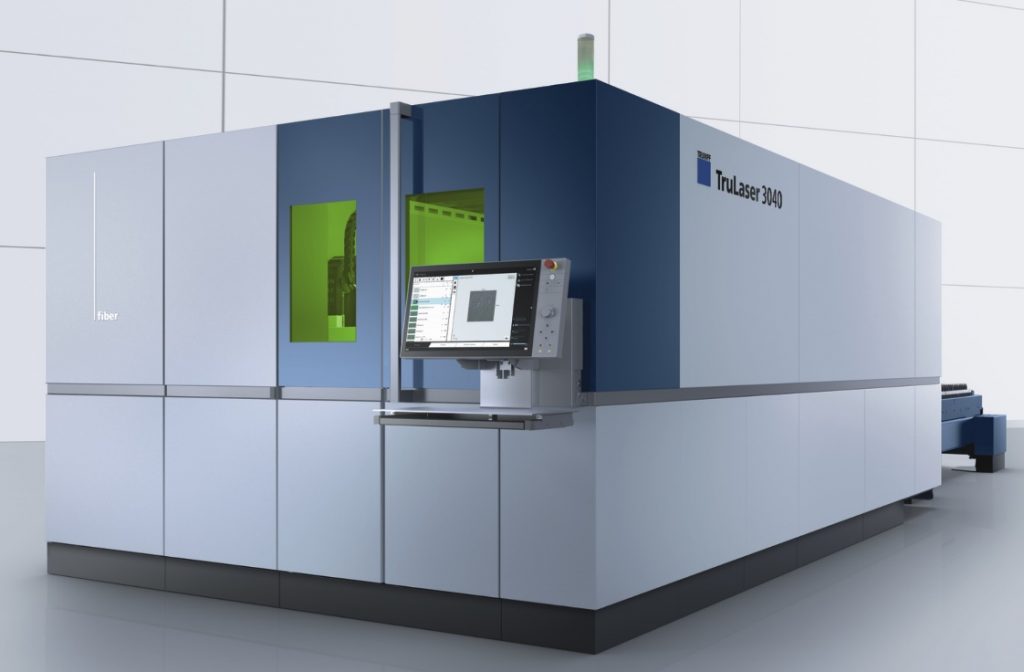

二维激光切割机 TruLaser 3040 fiber

钣金装备:百超ByStronic

展位号:2-2L17

此次展会百超 ByStronic 将携带 BySmart Fiber 3015/6kW 光纤激 光切割机、Xact Smart 160/3100 +Robot 折弯加工中心进行展示。

提升生产力,最大化车间生产能力, 提供自动化离线编程解决方案,降低加 工切换时间,可提供自动更换夹具功能。 一体式现代化设计风格:折弯机和机器 人采用统一的百超设计语言。稳定的质 量,杜绝人工加工的失误,提供完整的 折弯自动化方案。合适的价格,低成本 投入带来低风险投资,获得高生产力同 时降低运营成本。配置灵活,提供多样 的选项配置满足不同的加工应用需求, 在自动化和人工加工之间便捷切换。

Xact Smart 160/3100 + Robot 折弯加工中心

能够根据生产范围、材料厚度和客户需求配置 不同的激光功率,有效地提高了切割速度,增加了 产品产量,进而获得更多的利润。加装了最新一代 切割头。用户可在两个不同的激光束焦点之间选择, 根据不断变化的材料及其特性灵活调整,始终能实 现最佳加工质量。并且在 6 千瓦级 BySmart Fiber 装备 Cut Control 功能,用于监控整个切割过程, 降低切割缺陷的危险并减少废品。可以通过 22 英 寸的触摸屏便捷操作,让激光切割就像用智能手机 一样的便捷,为用户带来更为极致的操作体验。这 样一款产量高,应用范围广,适用于自动化设备各 种解决方案的高质量产品,将全部以入门级价格提供。

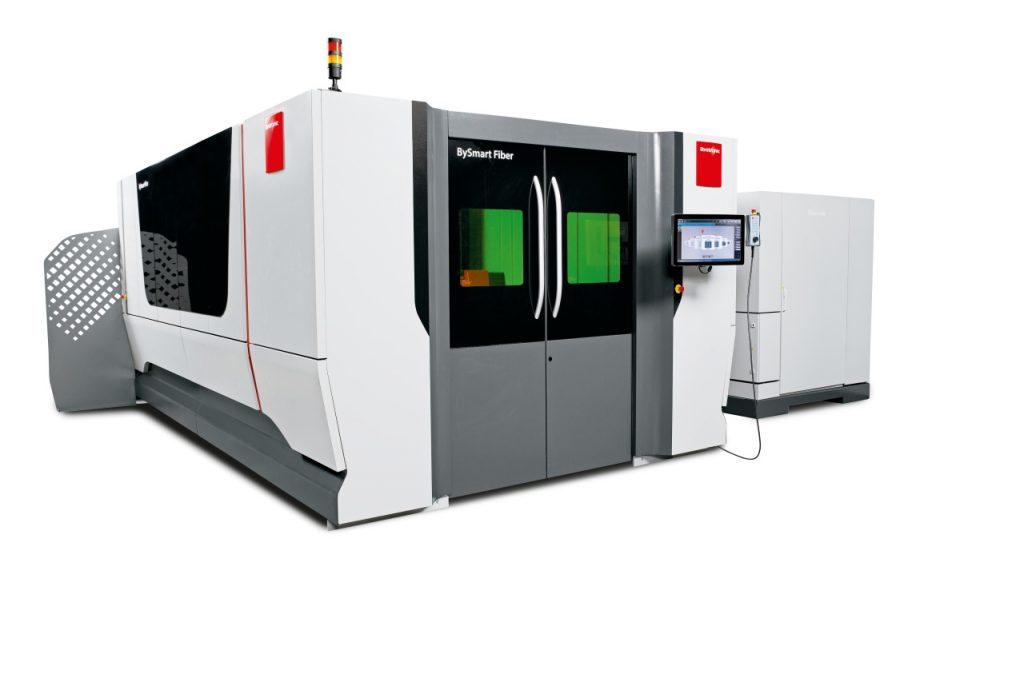

BySmart Fiber 3015/6kW 光纤激光切割机

钣金装备:奔腾激光Penta Laser

展台号:2-2M06

此次展会奔腾激光 Penta Laser 将携带管材专用激光切割机、20KW 光纤激光切割机进行展示。

20KW 光纤激光切割机

此款产品拥有以下特点:

⑴机床抗高热技术,确保超高功率下机床的稳定性和切割精度。

⑵高功率专用切割头,支持长时间稳定切割。

⑶无与伦比的切割工艺数据库,可实现快速穿孔、高速切割和厚板切割。

⑷配置全新 Smart Manager 4.3 控软件,优化多种打孔模式,采用新一代蛙跳管理方式,运动更流畅,无停顿; 薄板生产效率提升 25% 以上。最大限度的,在切割快速移动中,检测到金属障碍物,防止碰撞发生。

管材专用激光切割机

此款产品拥有以下特点:

⑴智能夹具。

⑵套料软件强大。

⑶套料软件具备分层功能,支持在圆管面上,加工任意复杂曲线图形。

⑷可配自动上下料。

⑸可配备自动上下料,节省人工成本,切割工作效率,降低人工成本。

钣金装备:海目星激光

展台号:2-2P41

次展会海目星激光(hymson)将携带 HF3015H-15000W 光纤激光切割机、 HP6018D-3000 光纤激光切管机进行展示。

HF·H 系列是海目星激光最新自主研发的万瓦 级激光重型智能机床,专为超高功率激光设计,能 稳定持续地加工各类超厚板材,完美运用升降式交 换平台,具备耐高温,承重强,稳定高效输出等优势。 同时在自动化和人工加工之间便捷切换,杜绝人工 加工的失误,提供完整的切割自动化方案,让客户 提高生产力同时降低生产成本,提高经济效益。

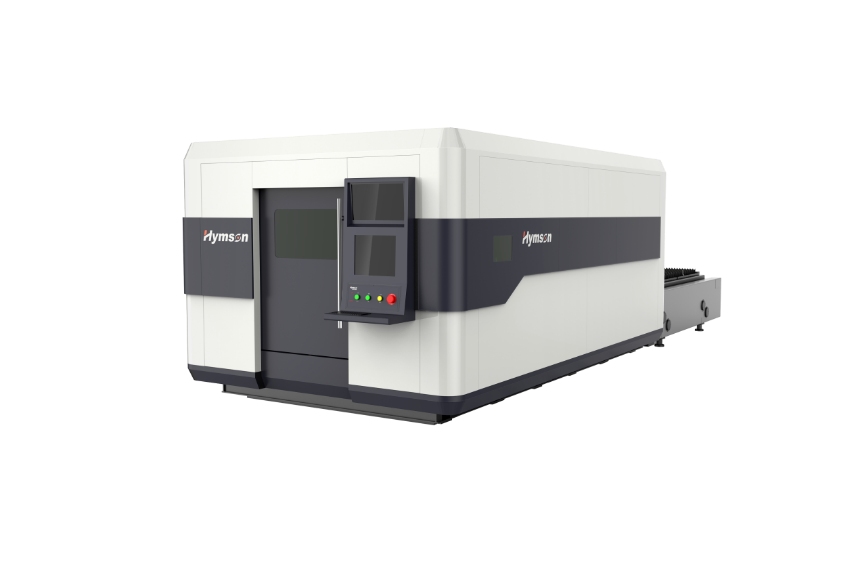

HF3015H-15000W 光纤激光切割机

全新   HP·D  系列激光管材切割机是专家级的超高速智能机床。

⑴全自动上下料平台,高速换管,轻松续切,保证长时间高效工作。

⑵双动气动卡盘,高精度定位,可实现多种管型、多种厚度的管材切割。

⑶拥有高度自动化,五轴联动,超快速旋转、移动和高精密定位等特点,能够 24 小时稳定切割。

HP6018D-3000 光纤激光切管机

钣金装备:天田AMADA

展台号:2-2G01

此次展会天田  AMADA 将携带混合驱动全自动换模折弯机 HG 1003 ATC、光纤激光复合加工机 LC-2512C1AJ 进行展示。

在实现了节能低成本、高效率的工程统合之上,还通过新的台面防护罩结构,提供了除激光遮光以 外,发挥出削减数冲加工打击声、轴移动声音、激 光辅助气体喷射声音等的“降低噪音”效果,以及 激光加工中的“防尘”效果等附加价值。

光纤激光复合加工机 LC-2512C1AJ

钣金装备:百盛激光

展台号:2-2N06

此次展会百盛激光将携带 3015JDE(大包围全 自动滚网送料激光切割机)、3015HDE(大包围 爬坡式交换台激光切割机)、6020GE(简易激光 切管机)进行展示。

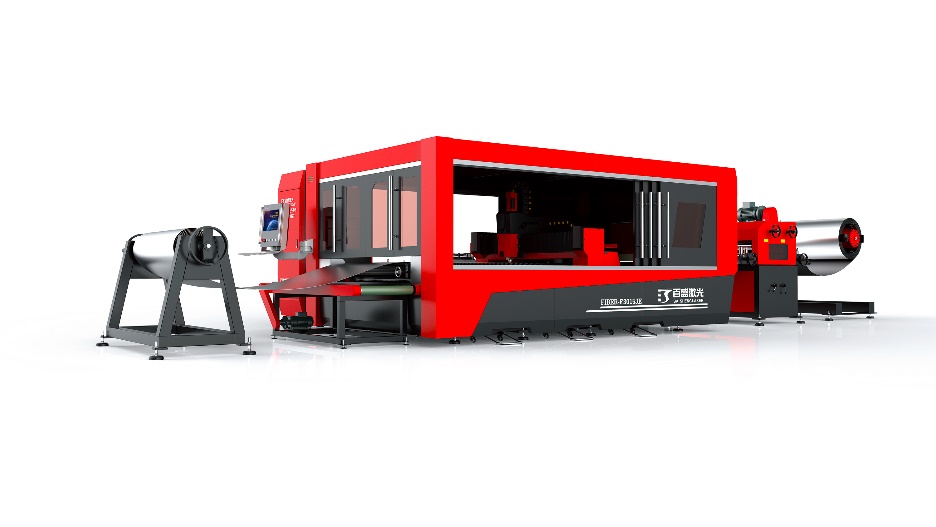

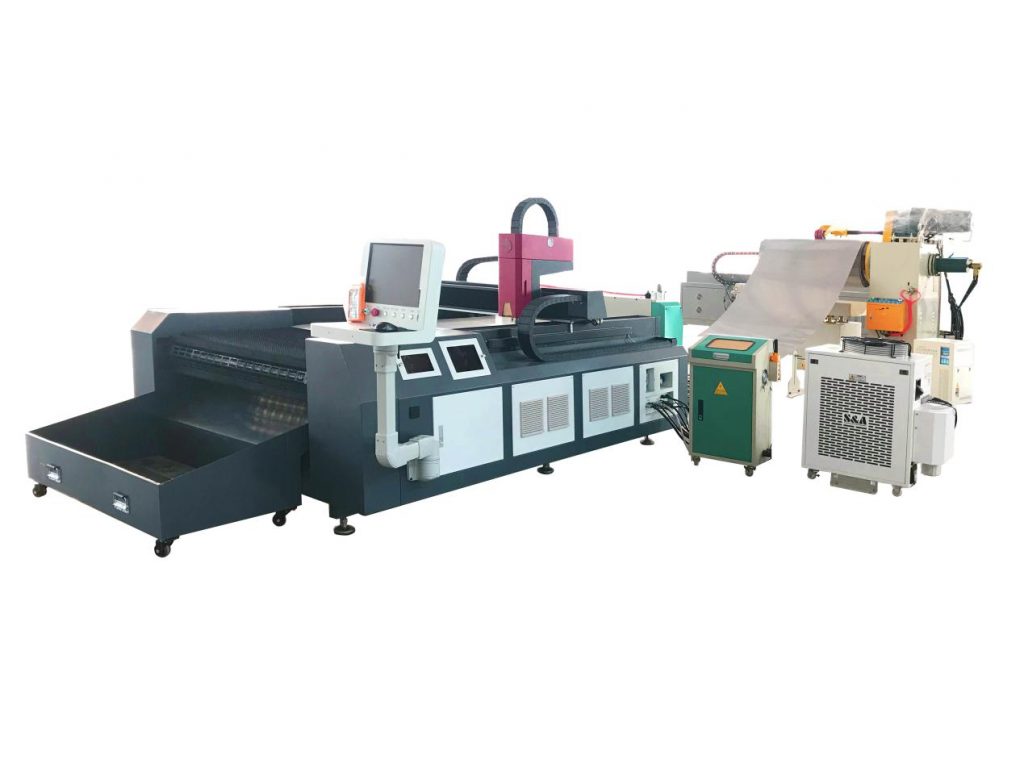

3015JDE(大包围全自动滚网送料激光切割机)

是一款全自动上料、送料、切割、下料、到成 品一条龙式激光切割机。最大程度节约了人力和物 力,提高了生产效率,加大生出量。外观设计上我 们采用了大包围式,让操作人员更安全,此机型配 置选用国际进口配置,保证质量与服务。适用于大 批量生产,如:锅具行业、环保行业、厨具行业等 。

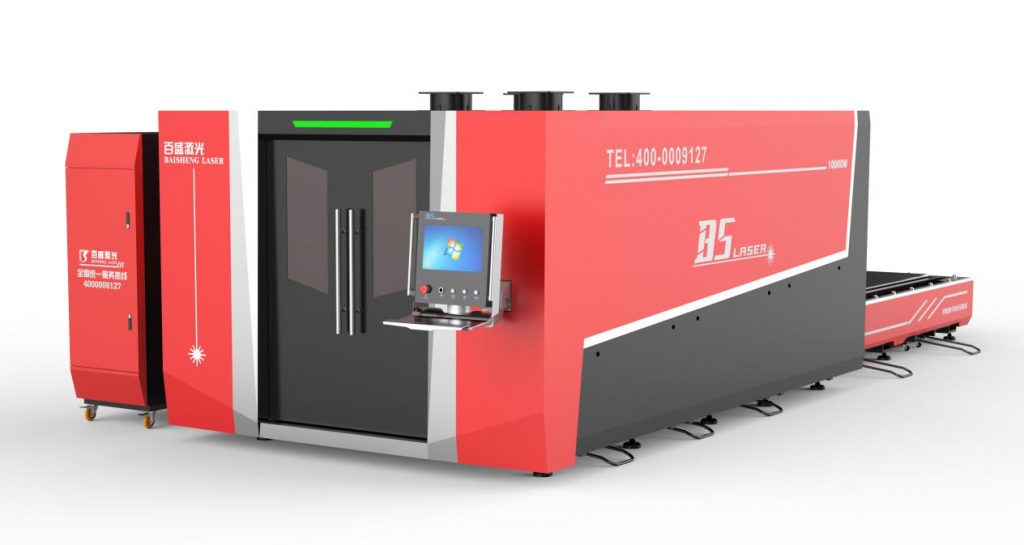

3015HDE(大包围爬坡式交换台激光切割机)

一款专业从事板材切割加工的激光切割机,此 机型采用爬坡式交换,全部交换过程可在 8 ~ 10 秒钟之内完成,爬坡式交换是我司专利技术,同时 也是国际最前沿的科技技术。机床我们采用 W 型结 构焊接,经过高温退火——喷砂——开粗——震动 时效——精加工等工艺,能有效的保证机器工作时 切割精度高,变形小,速度快等特点。

钣金装备:邦德激光

展台号:2-2K07

此次展会邦德激光将携带高功率激光切割机S4020、板管一体激光切割机  F3015T3 进行展示 。

搭载美国 IPG 光纤激光器,功率高达15000w,性能之王,无惧厚板。配合最新发布 的 BodorCutting V2.0 切割工艺,切速达普通工 艺 200% ~ 400%,切割8mm 碳钢速度可达 13 米 / 分钟。速度之王,强悍动力令人胆寒。此外,Bodor S4020 汇集众多超前科技,以一系列屡获殊 荣的智能化设计,诠释高谋远见。

高功率激光切割机 S4020

钣金装备:铭镭激光

展台号:3-3H31

此次展会铭镭激光将携带光纤激光切割机进行 展示。

此款产品特点:

⑴采用进口丝杆及直线导轨,传动平稳,精度高; 机床及铸铝横梁经过高温,精密龙门铣,长年工作 不变形,可保持高强度、高精度。

⑵自主研发收料装置,实现成品与废料隔离, 有效提升加工生产效率。小产品和废料采用漏斗接 收和尾部导料的方式收取;大件产品采用废料和产 品在线分离的方式,产品机械手抓取或经流水线输 送,废料经废料收卷机收集。

⑶智能排版:切割图形智能排版;支持多类图 形导入,智能巡边,自动定位;提高板材利用率, 减少废料;简洁快速的系统操作,准确的切割指令, 使客户体验更加优良。

⑷配备抽尘系统与注油系统:配备抽尘结构,独立密封 管道出口,实现方便对接。

⑸中央油泵注油对接各部位运动系统,实现自动注油, 延长设备使用寿命。

光纤激光切割机

钣金装备:嘉意机床

展台号:3-3B13

此次展会嘉意机床将携带 618 压铆机、GP MINI 系列折弯机进行展示。


618 压铆机

高刚性整体式加工的机身结构,压铆工作过程 中无变形,确保压铆精度,按人体工程学设计的机 身结构及完美的模具组合,简便灵活的操作模式, 一个人就可以方便的完成大部分复杂的压铆工作, 快速设置最佳的目标压铆力并保证压力重复精度达 到 ±1%。

优势:

⑴冲压载荷:最大  54KN;喉深:458m。

⑵ 100% 防压手安全系统;最新设计的高可靠 性、高稳定的节能液压系统。

⑶最大可以压接 M10 碳钢螺母于碳钢基材;随 机配置标准工具 / 模具架。

⑷标准颜色:蓝白 / 红灰;标准电压:3 相 380V/50HZ。

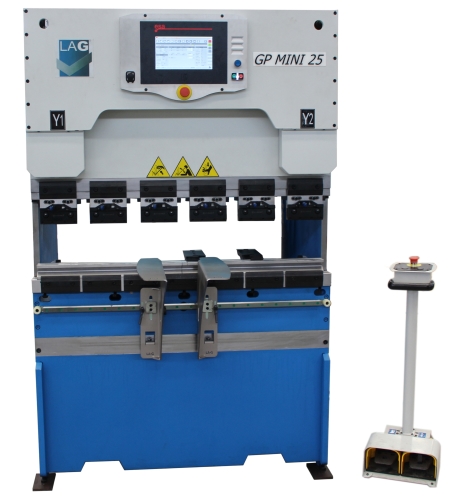

GP MINI 系列折弯机

紧凑型结构设计液压系统保证了双油缸驱动的上横梁在下行过程中的高速及稳定。GP MINI 折弯机用途广泛,不仅 可以生产小型薄板工件,也可用于厚板的中型尺寸的工件, 无论对于小批量还是大批量折弯都能实现卓越的生产效率, 是精密钣金加工成本效益的最佳解决方案。

优势:

⑴友好的触屏操作界面,二维图形模拟折弯,LED 折弯 过程显示,开辟了广阔的折弯应用。

⑵低噪音,操作舒适性极高的人体工程学设计结构,灵 活的分段模具组合安装方式。

⑶凑型现代设计,采用金属板材折弯结构的后挡料及不 锈钢前托料,提升折弯速度及稳定性。

⑷设定好折弯角度后,根据折弯厚度、材料性质、弯曲 长度和模具的开口尺寸自动设定所需功率。

⑸通过上横梁的倾斜折弯可以进行一些锥形零件的加工。

钣金装备:德国施诺德Schroder

展台号:2-2B71

此次展台德国施诺德 Schroder 德国施诺德折 边机进行展示 。

拥有最长:折边长度 5000mm(电动) 6000mm( 液压驱动)。最厚:8mm( 电动)16mm(液 压)。最快:每秒 150 度的折边速度。最高: 1400mm(MAK 4 EVO 扩展型号)“四最”的特点。

独有特点:

⑴基于材料数据库采样。

⑵数学建模实现自动挠度补偿和压边梁 / 折边 梁自动倾斜。

⑶压边梁可翻转实现自动换刀。

⑷折边梁驱动采用一体式减速机的高刚性设计。

德国施诺德折边机

钣金装备:冠壹机械

展台号:3-2N10

此次展会冠壹机械将携带 CS系列(CS-2080) 进行展示。

特点:

⑴整机全部采用 AC 伺服电机驱动,具备无油、 省电、高速、稳定等特点。

⑵配合进口高精度光栅尺,进行全闭环控制, 主轴深度控制可达  0.005mm。

⑶配合人性化系统操作界面,可适应全天候持 续稳定生产,高清晰 10 寸触摸屏,简单、安全的 对模方式,人性化操作编程界面。

⑷无需液压油,不会因油温变化而影响折弯精 度,不会产生废弃油造成环境污染。

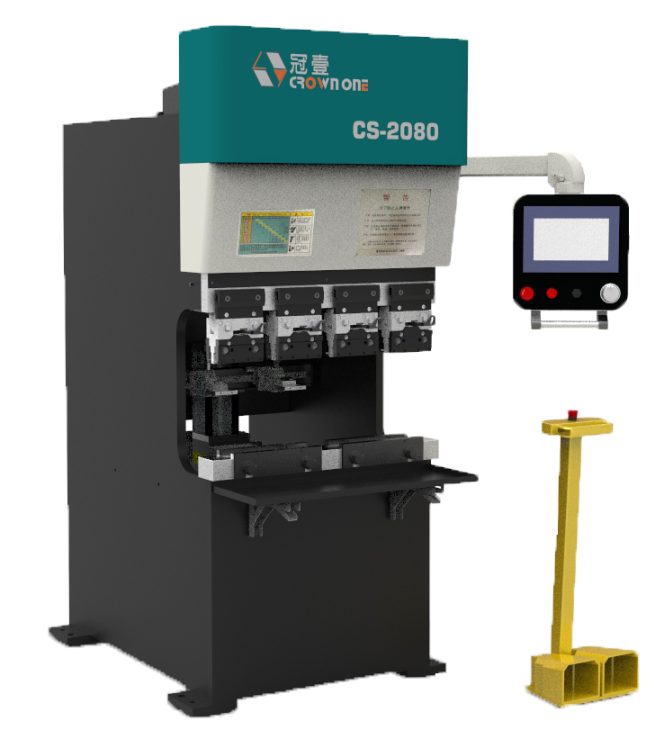

全电伺服折弯机 CS-2080

钣金装备:广锻

展台号:3-3G51

此次展会广锻将携带 HD2S 系列伺服精密油压机进行展示。

采用三维有限元法设计计算开发,通过伺服电机及伺服控制系统实现对油泵进行速度、压力闭环精准控制。 液压动力机构安装在机身上方,由泵、电机、阀集成块,油箱等组成,动力机构中包括油液过滤、冷却器、油温油位 显示等多种装置。主油泵采用美国派克油泵或海特克,通过 伺服电机及伺服控制系统对油泵进行速度、压力闭环控制, 可以根据每一工步要求自动匹配油泵转速,减少了常规系统 中电机空转能耗及液压油节流、溢流损失。该油电伺服系统, 动态响应灵敏快捷,速度切换平稳,冲击小,动力噪音低, 节能减排。由于减少节流、溢流损失,油温下降,在管路泄 漏方面有明显改善,具有精密、高效、节能等优点。

⑴电机按 PLC 设定的流量、压力自动调速,节能效果高达 30% ~ 70%;

⑵采用流量、压力双闭环,使机器动态运行平稳可靠,大 幅度减少冲击,降低运动部件的磨损 , 延长使用寿命;

⑶ PQ 卡通过对系统流量、压力的 PID 调整,加强抗扰能力,使系统重复精度高,提高制品质量。

HD2S 系列伺服精密油压机

钣金装备:力星激光

展台号:2-2H11

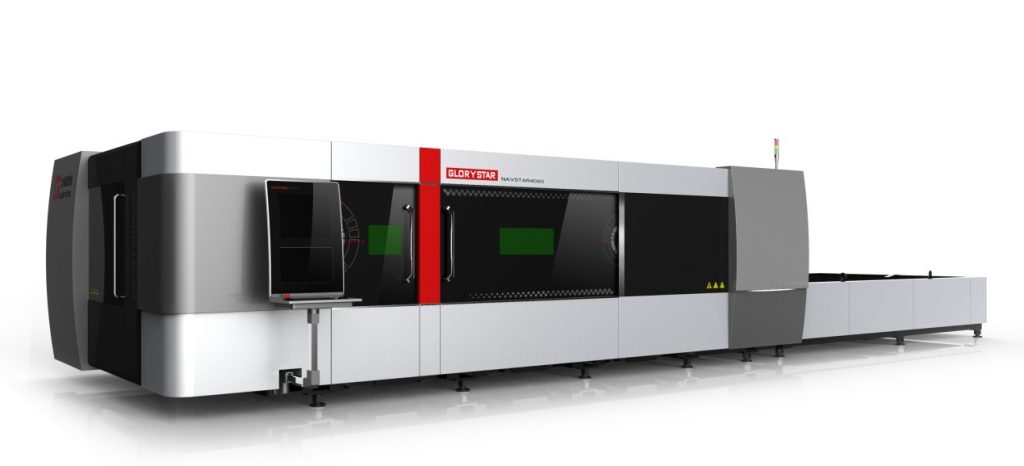

此次展会力星激光将携带高功率光纤激光切割机  NAVSTAR 系列产品进行展示。

产品优势—— 智能、高效、安全、环保

⑴全欧配置,兼容开放。

⑵ AI 人工智能配套产品。

⑶  EtherCAT 总线控制,节能高效。

⑷高压伺服比例阀,氧、氮、空一体自动切换。

⑸ TPM 齿轮齿条减速机一体化高配,无缝衔接。

⑹安全环保,“零”污染、“零”不良、“零”浪费。

⑺采用第三代倍福数控系统,自主开发多项插件数控程序。

钣金装备:瑞铁

展台号:2-2P01

此次展会瑞铁将携带 UBB-70/2500 6+1电混合数控折弯机 STEP 七轴关节机械手、UBB- 100/4100D 油电混合数控折弯机、VGM 数控立式 刨槽机进行展示。

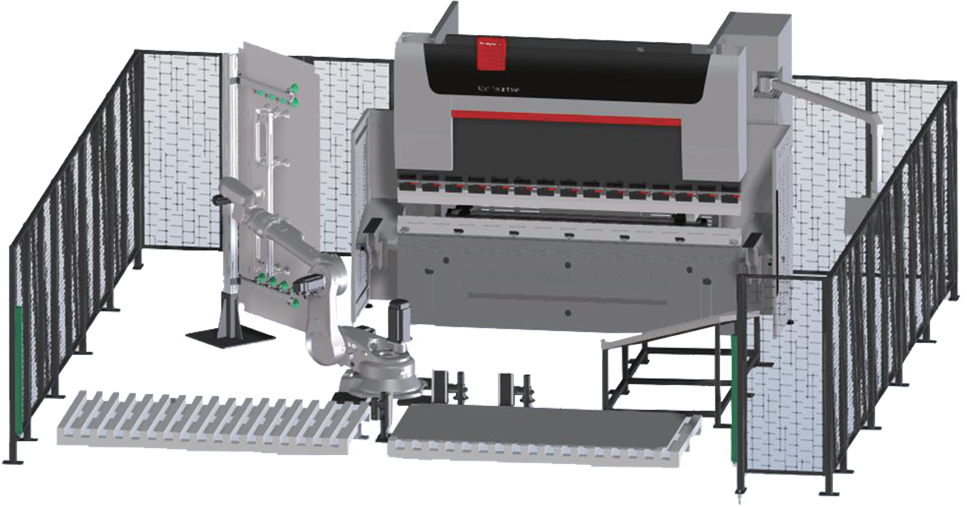

数控板料折弯柔性加工单元通过 PLC 运动控制系统将数控折弯机、机器人有机的结合起来,可实 现板料的自动抓取,对中,折弯和码垛,有效地降 低了人工操作的劳动强度,并显著提高生产效率,大幅节约成本。

UBB-70/2500 6+1 油电混合数控折弯机 STEP 七轴关节机械手

可根据客户工件的折弯工艺,定制折弯单元 方案,最大限度满足客户需求。

⑴ Y1-Y2-X-R-W(机械补偿)4+1 轴。

⑵瑞士 CYBELEC CT12 全触屏数控系统。

⑶搭载新型油电混合驱动系统 。

⑷高速、高效、高精度。 采用比利时同步技术,瑞铁专利技术的双伺服油电混合系统,通过左右各一组伺服电机及伺 服泵,控制 Y1,Y2 的快下、折弯及回程动作, 动作快速平稳,响应速度大大超越比例阀控制, 其能耗也只有电液比例机床的 40%-60% 左右, 同时该系统具有低噪音、环保、高效等特点。

UBB-100/4100D 油电混合数控折弯机
