6000 吨总吨位 + 全自动柔性生产：扬力重卡冲压线，到底藏着多少技术细节？

经常有商用车制造领域的朋友交流：重卡驾驶室、车架等大型覆盖件的冲压，既要保证成形精度，又要适配多品种生产，还要提升节拍效率，一套成熟的生产线应该是什么样？

作为深耕锻压装备领域的民族品牌，扬力针对重卡覆盖件的生产痛点，打造了总吨位 6000 吨级的卡车大型覆盖件全自动柔性同步冲压生产线，实现了从板料上料到成品下线的全流程自动化、智能化作业。今天就从整线布局、核心性能、主机技术到细节设计，完整拆解这套为某国际品牌打造的重型冲压解决方案。

一、整线布局：覆盖全工序的自动化冲压闭环

这套生产线是一套完整的端到端冲压系统，从前序板料处理到成品检验全工序覆盖，无需人工介入冲压核心环节。

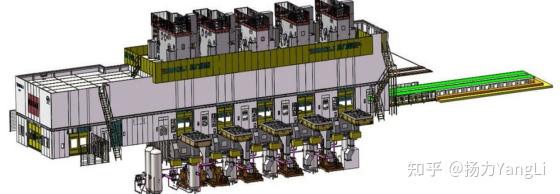

整线由升降台车、自动磁力分张系统、拆垛机器人、双料检测系统、磁性输送皮带机、干式清洗机、涂油机、视觉对中系统、6 台工业机器人、线尾皮带机、检验平台、全封闭式安全防护装置，以及1 台 2400 吨闭式四点六连杆压力机 + 3 台 1200 吨闭式四点机械压力机组成，总公称压力达 6000 吨，可完成拉延、修边、冲孔、整形等多道工序，适配重卡各类大型覆盖件的成形需求；废料输送系统可由客户按需自备，整线预留完整对接接口。

生产流程形成完整闭环：垛料经升降台车送入工位后，先通过磁力分张系统完成板料分离，拆垛机器人抓取板料并经双料检测，随后依次经过清洗、涂油与视觉对中定位，再由传送机器人精准送入各台压力机完成冲压工序，最终成品由线尾机器人送出，经皮带输送至检验平台，全程自动化流转。

二、双模运行：兼顾效率与柔性的生产能力

重型冲压生产往往要同时面对大批量稳定生产和多品种小批量换产的需求，这套生产线的核心优势之一，就是效率与柔性的平衡。

整线同时配备断续生产与同步连续生产两种运行模式，可根据订单需求自由切换，同时搭载多项一键式智能功能，大幅压缩换产耗时：

· 同步连续模式：滑块到达上死点后不停止，全程连续运转，整线生产节拍可达 8~12 SPM，适合大批量成熟工序生产，最大化产出效率。

· 断续生产模式：每次冲压后滑块在上死点停止，整线压机速度达 15 SPM 时，带模生产节拍仍可达 8~10 SPM，适配试模、工序调整等场景，灵活性更强。

除此之外，整线标配一键 ADC 自动换模、ATC 自动更换端拾器、APC 一键生产切换及一键恢复功能，模具与端拾器的换型全程自动化完成，大幅缩短多品种生产的切换周期，真正实现柔性化制造。

三、核心主机：扎实的压力机技术底座

生产线的性能上限，由核心压力机的技术水平决定。4 台闭式压力机构成了整线的 “动力心脏”，其中首台 2400 吨六连杆压力机承担拉延等核心成形工序，3 台 1200 吨机械压力机完成后续工序，传动与结构设计兼顾精度、刚度与使用寿命。

1. 主传动系统：平稳高效的动力传递

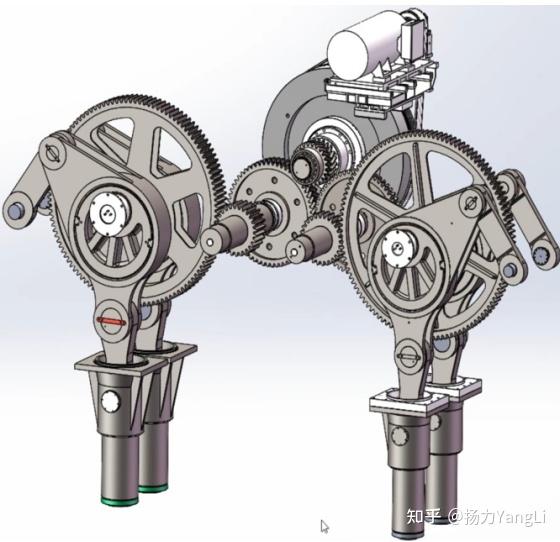

压力机采用上部驱动结构，搭配导柱导套导向，主电机选用交流变频电动机，可根据不同工艺需求灵活调速。传动轴沿前后方向布置，采用三级减速设计：第一级为皮带传动，通过 M 型楔形窄 V 皮带传递动力，兼具柔性好、转速上限高、耐弯折、寿命长的优势，皮带松紧可通过电机底板移动便捷调整；第二级为人字齿轮传动；第三级为直齿轮传动。

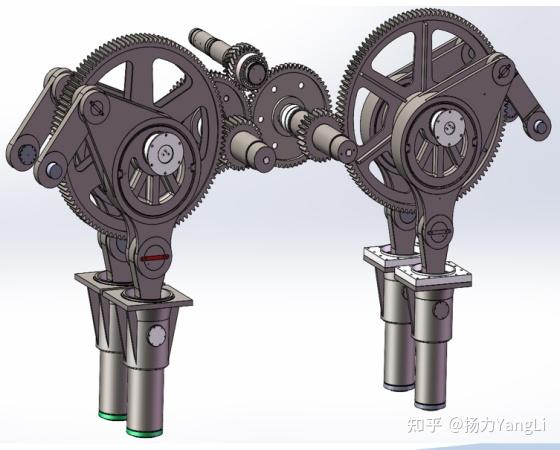

其中 LS4 系列多连杆压力机采用八连杆主传动机构，二级齿轮传动，低速级采用异向传动设计，侧向力由上横梁直接抵消，进一步提升运行稳定性。

所有齿轮均采用合金钢材料制造，模数小、加工精度高：高速级人字齿轮经热处理后由瑞士 MAAG 插齿机精加工，低速级直齿轮经热处理后进行磨削加工，整机齿轮啮合平稳、振动小、运行噪音低，同时配备主马达变频微调系统，可实现行程速度的精准调控。

2. 移动工作台：高精度、便捷化换模设计

压力机配备移动工作台，大幅降低模具安装与更换的操作难度，提升换模效率。

正常生产时，工作台顶起缸落下，滚轮悬空，车体通过夹紧器与底座牢固固定，保证成形精度；换模时，夹紧器松开，顶起缸抬升车体，工作台沿导轨开出模区，换模完成后复位，完成完整换模循环。

在定位精度上，工作台搭载粗精双重定位系统，粗定位采用碰块形式，精定位支持 “屋顶” 式三键定位与定位销配焊两种方案，重复定位精度可达 0.05mm，保障换模后的生产精度一致性。同时可选配托板顶起装置，方便顶杆取放；并可定制自动化气源接口，适配自动化生产的气路需求。

四、细节设计：全维度保障生产线长期稳定运行

一套成熟的重型冲压线，不仅要有强劲的核心性能，更要在辅助系统上下足功夫，保障长期运行的可靠性、安全性与维护便利性。

1. 气源处理系统：守护气动系统稳定可靠

气动系统是冲压自动化的核心组成，但压缩空气中的水分、油分、固体尘埃等污染物，会造成元件锈蚀、磨损、腐蚀等一系列问题，直接影响气动系统的安全性与使用寿命。

扬力为整线配套了全链路气源处理方案：

· 主管路过滤器前置过滤油污、水分与粉尘，保护下游元件；

· 干燥器深度清除水蒸气，降低管路锈蚀与冬季结冰风险；

· 油雾分离器分离 0.3~0.5μm 的气状溶胶油粒子，提升气源洁净度；

· 油雾器输出雾化润滑油，为电磁阀等气动核心元件提供润滑。

从过滤、干燥到润滑的完整处理，有效降低气动元件故障率，延长系统使用寿命。

2. 润滑系统：为设备长期精度保驾护航

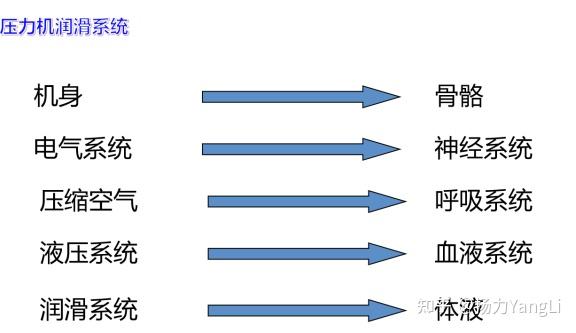

如果说机身是压力机的骨骼、电气是神经系统、液压是血液系统，那么润滑系统就是压力机的 “体液”，是降低摩擦、减轻磨损、保障设备精度保持性的关键。

这套生产线针对不同部位的运行特性，采用差异化润滑方案：

· 脂润滑：油膜强度高、粘附性好、不易流失，适用于不允许润滑油渗漏、换油不便、低速重载或间歇摇摆运动的部位，密封简单、维护周期长。

· 稀油润滑：流动性好、内摩擦小、冷却效果佳，适配高速运转部件。压力机核心部位采用集中循环润滑方式，其中气垫气缸密封圈、导向套、活塞导向环、导轨等部位采用间歇润滑。

整线润滑覆盖齿轮啮合、滚动轴承、滑动轴承、密封圈等所有关键运动部位，实现减磨、冷却、清洗、防腐、缓冲、密封多重作用，有效延长设备大修周期，保障长期运行精度。

3. 全封闭安全降噪防护：打造绿色安全的生产环境

生产线采用全封闭式安全防护设计，兼顾生产安全、噪音控制与防尘需求：

· 防护墙内部镶嵌玻璃卷毡隔音材料，不燃阻燃，有效降低冲压噪音，减少生产对周边环境的影响；

· 全封闭结构打造无人化生产区域，隔绝粉尘，提升现场整洁度；

· 外围配备多重安全监测系统，防护区域内及周边布设球形监控探头，实现全方位实时监控，保障生产作业安全

写在最后

商用车制造的升级，离不开高端成形装备的支撑。扬力这套 6000 吨级全自动柔性同步冲压生产线，从主机性能到自动化配置，从细节设计到安全防护，均围绕重卡覆盖件的生产痛点打造，旨在为客户提供高效、柔性、可靠的冲压解决方案，助力重卡制造企业向智能化、绿色化转型。

作为深耕锻压行业多年的民族品牌，扬力也将持续打磨产品技术，为汽车制造等领域带来更多高性能的冲压装备。

关于重型冲压生产线，你还想了解哪些技术细节？欢迎在评论区留言交流。
