TubesT_V1.47版本更新说明
01

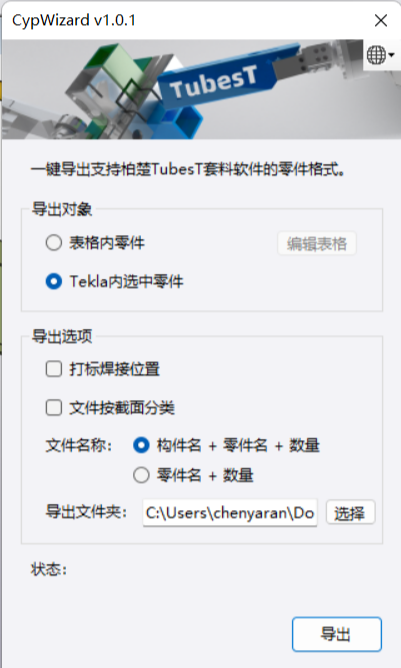

支持通过搭配插件导入Tekla导出的图纸文件
使用tekla软件时,可通过插件CypWizard导出t2t格式文件,搭配TubesT<从文件夹批量添加>功能快速导入图纸。在导入套料软件后,不仅能识别tekla插件输出的焊接关系信息,得到打标的刀路,还支持进入Tubdarw界面进行编辑修改。
02

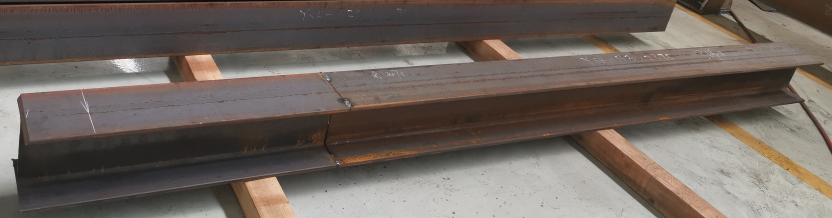

支持设置循环套料(钢构版)
支持设置循环套料,并能自动生成生成直切和z型接头。将长零件截断成短零件切断后再焊接起来,当一根长零件使用,从而提高管材利用率。

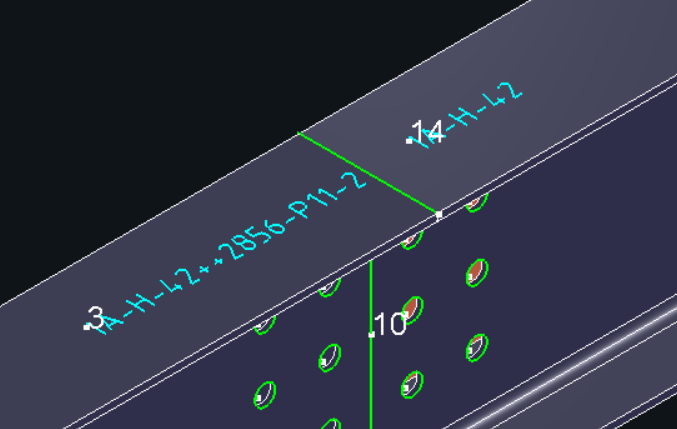

循环套料时能自动对子零件添加打标文字,便于下道工序区分。
03
支持通过Excel表格批量导入零件
可以通过一份对应到图纸文件的Excel表格,批量导入igs、sat、jhb、jhbs、t2t等格式文件,节省单个导入零件并逐个检查零件数量的时间。
04

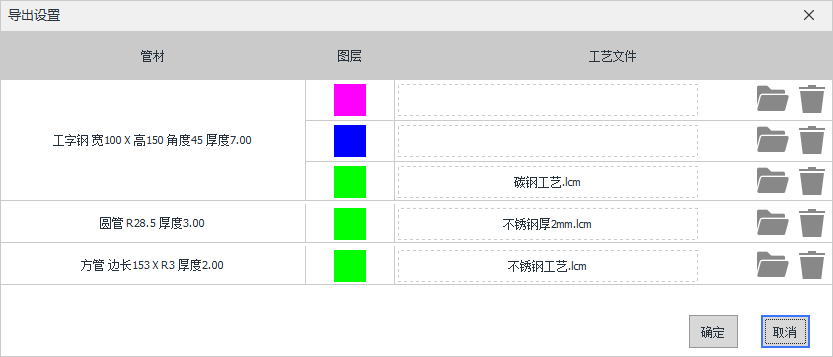

支持导出带切割工艺的加工任务文件
可以导出带切割工艺的加工文件给切割软件加工使用,方便无人照看的自动化加工过程中根据加工文件自动调换工艺参数。
05
支持导入图纸时自动调整H钢轮廓向量

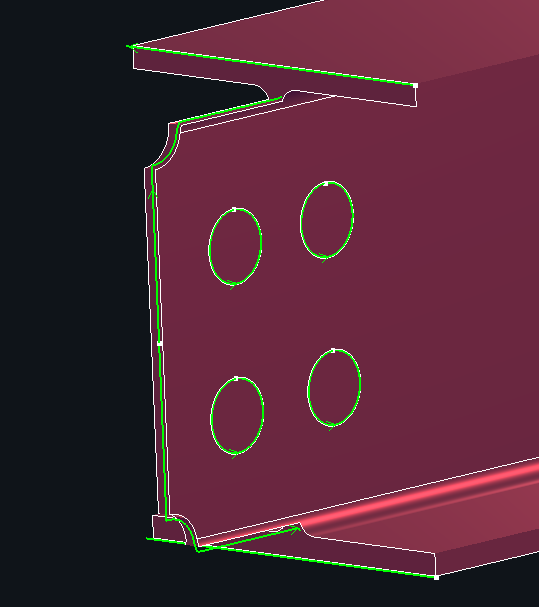

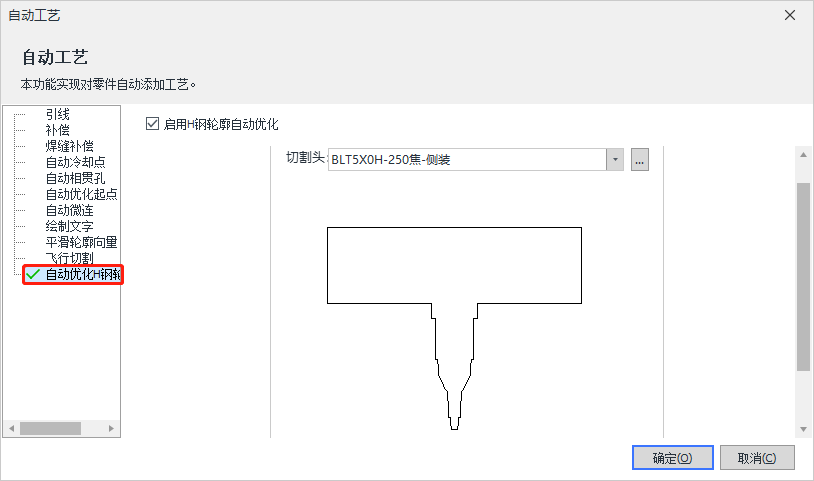

加工H钢零件时,需要调整零件的内拐角轮廓向量,不调整则可能会引起切割头与翼板发生侧撞。使用新版本可以在导入H钢零件前,预设自动修改H钢轮廓向量,导入零件后就会根据设定的切割头模型和参数自动修改H钢轮廓向量,无需在导入后人为手动编辑,从而提高效率。
06

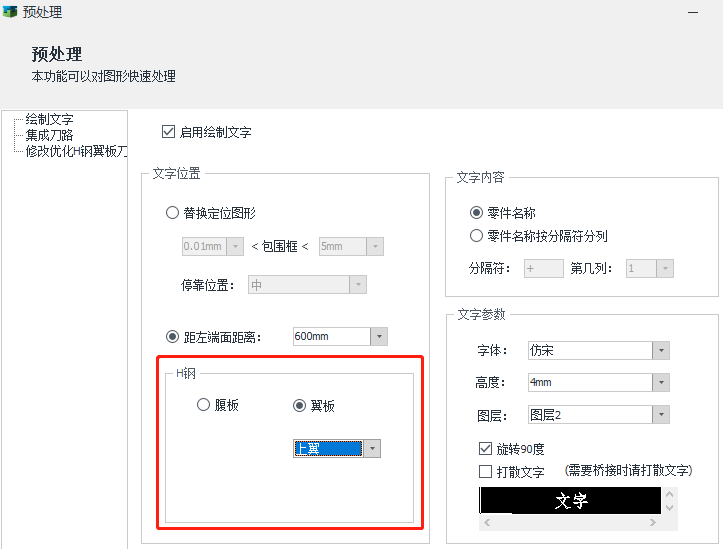

打标文字的功能对H钢的更智能(钢构版)
给H钢批量添加打标文字时,可以限定文字位置在任意一侧的翼板上。
可以根据需要,在H钢的左侧或右侧翼板上指定标注文字的位置。这种灵活性可以确保标注文字与具体的设计、安装或生产需求相匹配,满足个性化的要求。
07
支持对H钢腹板设置双面打标

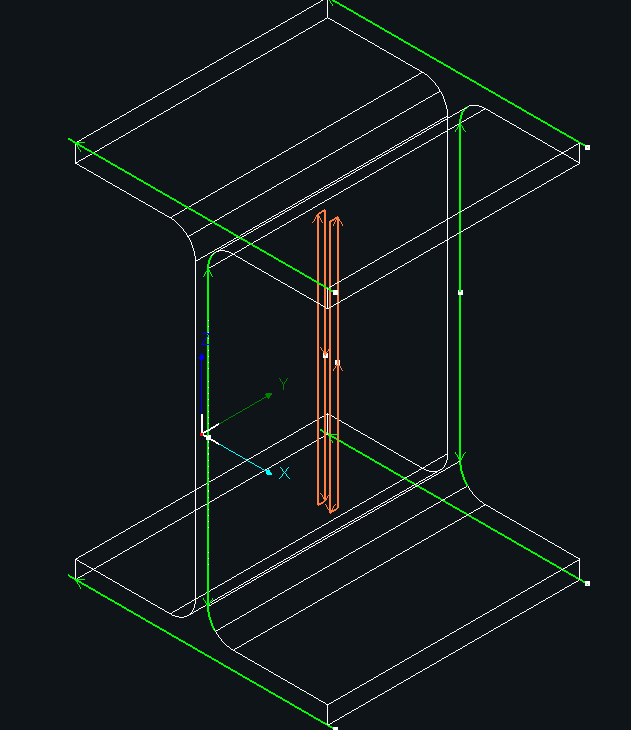

对于需要在H钢腹板上设置双面打标,做焊接定位使用的构件,支持在软件中绘制双面打标轨迹,并能识别H钢带双面打标轨迹的t2t格式零件图。
08

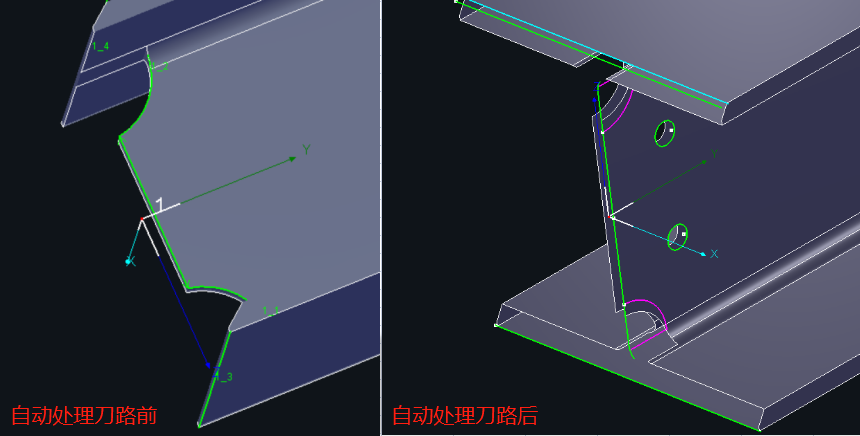

支持对H钢腹板上靠近翼板的刀路做批量优化(钢构版)
对于钢构行业里,H钢加工中频繁出现的过焊孔特征,可通过设置<预处理>—集成刀路或功能,实现批量、自动将过焊孔修改为特定刀路,减少人工修改刀路时间,提高作图效率。
09
支持对H钢翼板上贴近腹板的刀路做批量优化(钢构版)
对于H钢翼板上开的孔,可自动优化翼板孔的位置,使其不要切坏腹板刀路,让刀路向两侧偏移,或者斜着进行切割。
10
支持对工字钢截面添加割缝补偿
支持自动和手动对工字钢截面添加割缝补偿。
11
工字钢支持孤岛共边排样
工字钢切断面上,形成孤岛且满足共边条件的地方,支持设置孤岛共边排样。
12
优化端面补齐的生效范围,并支持批量清除
支持更为智能的端面补齐设置。由于零件端面缺口过大会导致夹不住,需要使用端面补齐功能将零件端面切断线缺口位置补齐,并能对补齐的切断线进行添加自动微连,方便卡爪夹持。
13

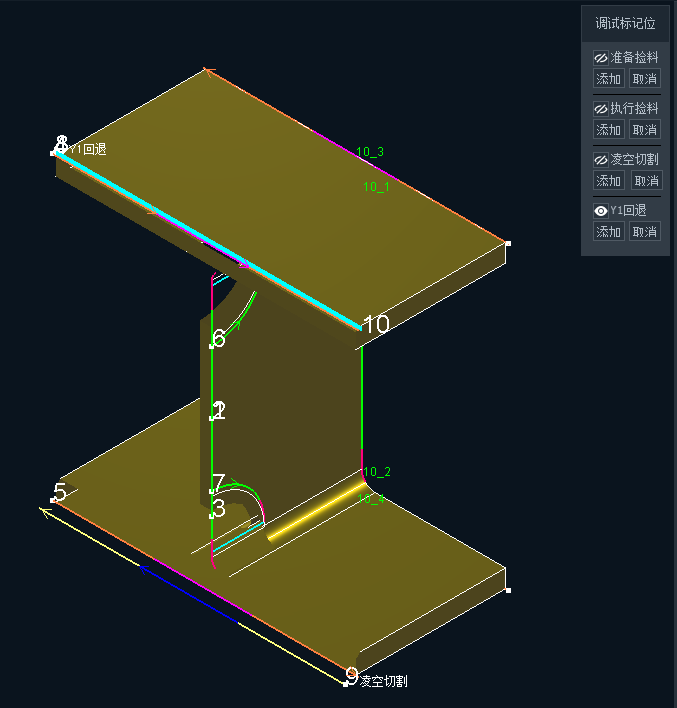

可手动生成捡料、凌空切割、Y1回退标志
位给TubePro,方便调试
对于左右两侧都要加工Y型坡口的工字钢零件,由于机型和外部因素,很难直接一次切割成型,需要结合实际加工进行调试,对此可手动设置调整标志,配合切管系统Tubepro进行灵活调试。
14
支持自定义配置主界面功能按钮(钢构版)
支持自定义配置主界面功能按钮,并可以改变按钮位置。
15
新增自动过程,可预置执行动作(钢构版)
允许在自动过程中预置H钢编辑轮廓向量和干涉检测,在自动排样后或导出文件前自动执行动作,减少人工操作,从而规避人工遗忘操作造成撞头风险。
16
优化其它若干功能和修复了已知问题
支持识别step格式文件;
优化了igs文件的导入识别,提高了截面分析能力;
优化了孤岛扣接排样效果;
端面补齐自动加微连位置更智能;
优化包覆图形的排序可避免切空 ;
自动去除工字钢边缘附近的打标线 ;
优化循环套料生成的文字,等等。
TubesT_V1.47版本现已更新
建议配合TubePro 7.23.180.3 及以上版本使用
欢迎访问官网下载软件
https://www.fscut.com/ch/soft/tubest/
详细教程和更多使用技巧
可在TubesT中点击帮助
