水切割技术的应用,有很重要的一部分因素是切割过程中没有热效应,从而对切割面的材料性能没有影响。
而这种效应对于微小件的切割而言影响更大。
![](http://www.mfc-china.org/wp-content/uploads/2023/05/8679b0ba435bd1e0ebb999abd34a020e.png)
精细水切割切割的微小件
![](http://www.mfc-china.org/wp-content/uploads/2023/05/db4e69ae6a0e7ac066b14f78c6ca1b9e.png)

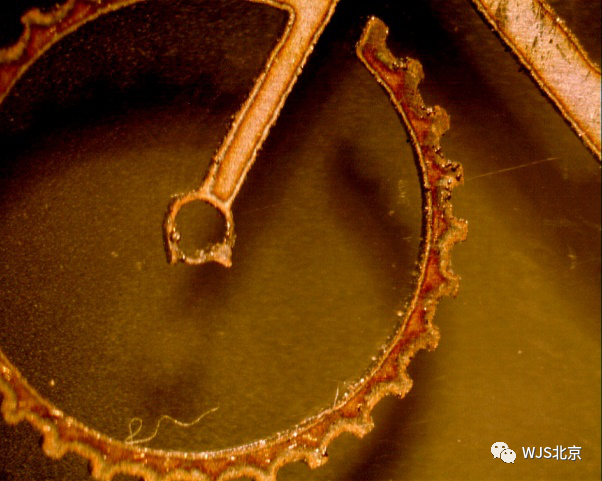

激光切割的微小件
但是局限于常规水切割机的切割头喷嘴尺寸和设备精度稳定性,微小件的精细水切割很长时间内都没有得到应有的重视。
作为总是处于水切割技术研发前沿的瑞典沃特杰特公司(Water Jet Sweden AB, 简称WJS)从2008年就开始了精细水切割头和喷嘴的研发。
![](http://www.mfc-china.org/wp-content/uploads/2023/05/692ca2945808fe38fc0344bd631e1e84.png)
如今,开发成功的喷嘴尺寸已减小至0.2mm。
为了满足与精细水切割相配合的精度及稳定性要求,WJS开发了专业精细水切割机NCM10。床身采用了人造花岗岩材料MINERAL CASTING BAERLIT ®,稳定坚固,精度高,吸震好。测量反馈采用了雷尼绍不胀钢光栅尺,保证运行精度反馈。切割精度可到0.02mm。不同材料的精细水切割件见下面的图片。
![](http://www.mfc-china.org/wp-content/uploads/2023/05/40a354235fef1a7c2f0e8ad4e9b39fc9.png)

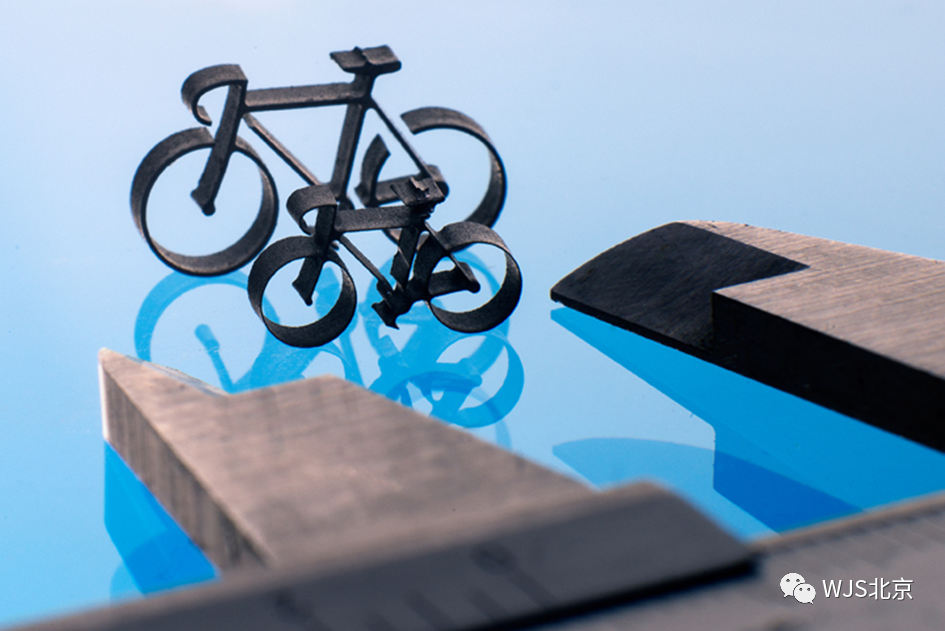

铝合金材料精细水切割件
![](http://www.mfc-china.org/wp-content/uploads/2023/05/cb8c4a4aadb39ed6f3682527377d45ff.png)
钛合金材料精细水切割件
![](http://www.mfc-china.org/wp-content/uploads/2023/05/312d2b6849f1a6d2e9196df64262905f-1024x682.png)
不锈钢材料精细水切割件
![](http://www.mfc-china.org/wp-content/uploads/2023/05/a7b8470d29b50d1f4dd40c0de13ee8a4.png)

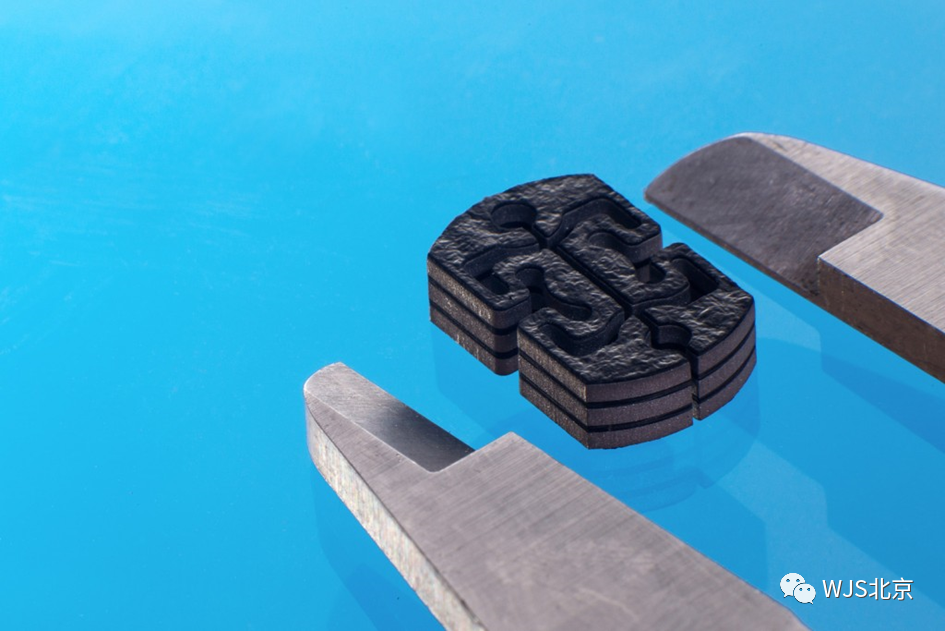

石墨材料精细水切割件
精细水切割件目前在医疗、航空航天、材料等领域都已经有了应用。随着这项技术的推广,应用领域有很大的扩展空间。
