排样
CypNest-2022V4
01

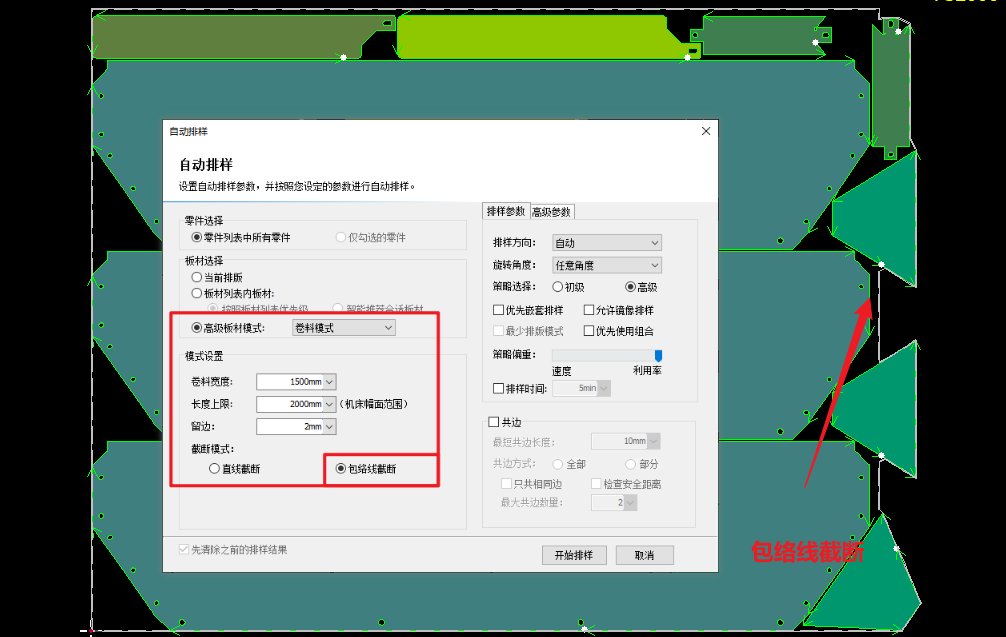

支持卷料的无限长度套料
增值包功能
针对使用卷料加工的用户,自动排样时可以选择“卷料模式”。卷料模式下,不限制卷料长度,输入卷料宽度和机床幅面,待排零件全部排入为止。排样后将根据输入的机床幅面,在合理范围内自行分板,切割系统读取后将按照排样结果分段送料。截断模式分为直线截断和包络线截断,效果如下图所示,需要切割系统配合完成(请先核对切割系统是否支持)。无论选择哪种截断模式,最后一张排版末端将以直线截断。
![](http://www.mfc-china.org/wp-content/uploads/2023/04/6171e99eedeaffc13dc67e5ec24218bd.png)
![](http://www.mfc-china.org/wp-content/uploads/2023/04/47b54ed4b6101f0e6283a4eb32cd890c-1024x482.png)
02
智能选板模式
增值包功能
针对先排样后开板的用户,自动排样时可以选择“智能选板”。智能选板模式下,输入开板的长宽上下限和最小递增值(如果希望固定宽度,勾选“固定尺寸”即可)。软件将智能匹配该区间内所有板材,并挑选出利用率最高的板材进行自动排样。根据智能选板的结果去开板,可以获得更高的板材利用率,节省材料成本。
![](http://www.mfc-china.org/wp-content/uploads/2023/04/c3c4c5e6c0a790a0dc0a77120c12aaae.png)
03
支持共边组生成共边阵列
某些用户实际生产时,某几个零件就是一个组合产品,组合后共边阵列。一来方便排样,二来方便下料。另外,组合后共边阵列利用率比较高。新版本支持以共边组为单位,生成共边阵列。
![](http://www.mfc-china.org/wp-content/uploads/2023/04/68924b0fc902f53358449af9f847c00c.gif)
刀路处理
CypNest-2022V4
04
手动添加特殊余料组合切碎线
增值包功能
骨架切碎下拉新增“手动骨架连桥”,生成的切碎线可以跟零件一起切。圆弧加工不减速,保障运动连贯性,也保证了切割质量,将骨架切碎以便拿取零件。
![](http://www.mfc-china.org/wp-content/uploads/2023/04/bdf650599c86064ac8a499ca365030a8.gif)
![](http://www.mfc-china.org/wp-content/uploads/2023/04/a6f772d257c5b37b9669a27a430e6506-1024x677.png)
05
支持设置孤岛过切

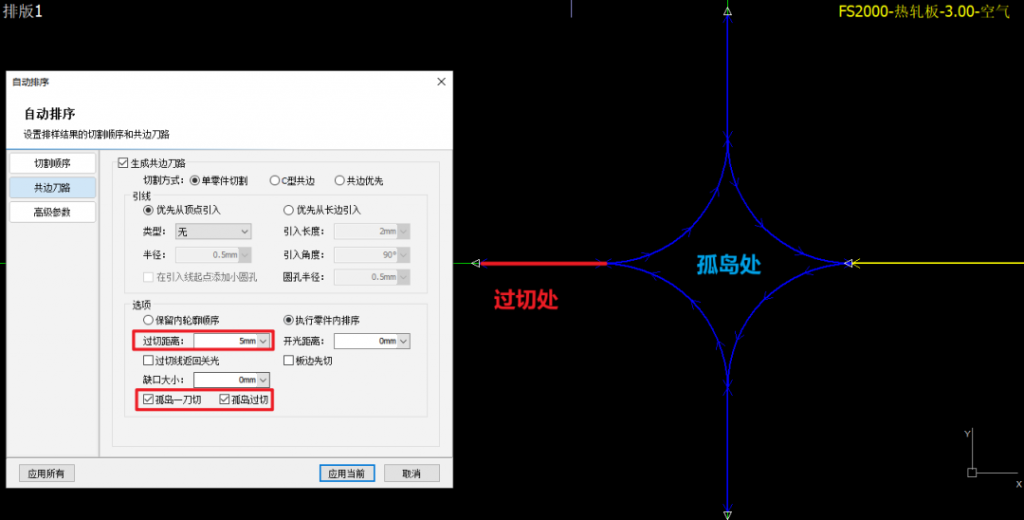

为避免孤岛翘起,可能会挡住下一个起刀点的情况,新版本支持在孤岛处也可以设置过切,不影响切割。
![](http://www.mfc-china.org/wp-content/uploads/2023/04/d1d23cb9c42fe08cb4c5173da3e786cc.gif)
![](http://www.mfc-china.org/wp-content/uploads/2023/04/d1bd48460ad57d7d115f8b508a8bff66-1024x520.png)
06
优化骨架线起刀位置

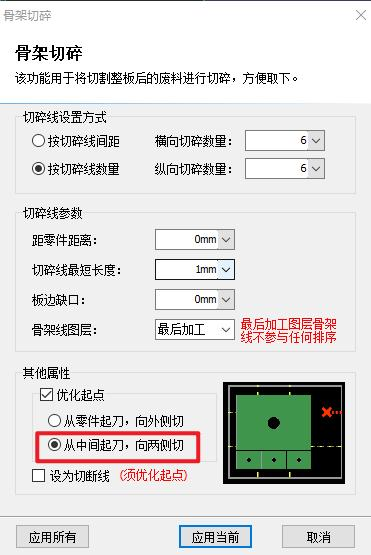

为解决从板内起刀,钻孔容易打伤零件;留零件间距,下料时可能断不开;从板边缘起刀,若板材不是标准矩形,可能下刀处实际没有板材,容易撞头等问题,新版本支持从骨架线中间向两端切割,优化骨架线起刀位置。
![](http://www.mfc-china.org/wp-content/uploads/2023/04/d1af2542ceb5bc1e268f5ebef7d90f04.gif)
![](http://www.mfc-china.org/wp-content/uploads/2023/04/543f84f1ce4f4b248696d4ddab23d8b9.png)
07
支持对排版的已切区域分割

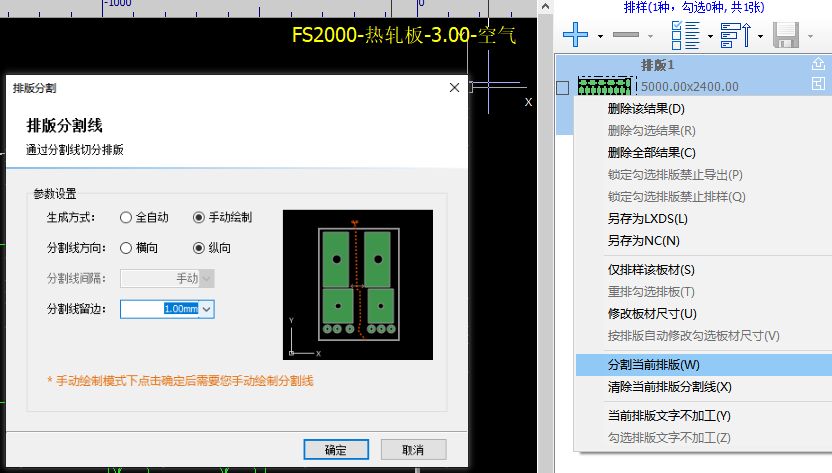

新版本支持将板材分割成多个区域,切割过程中,可以先切割一部分排样结果,然后沿分割线切断排版,接着再切割下一部分排样结果。对于板材很长的切割任务,分批下料会更加便捷。
排序
CypNest-2022V4
![](http://www.mfc-china.org/wp-content/uploads/2023/04/ffea51723a17da85b3e0719dcbb00e84.gif)
![](http://www.mfc-china.org/wp-content/uploads/2023/04/bc5c15c28357336b5f2acd27b79fdaed.png)
08

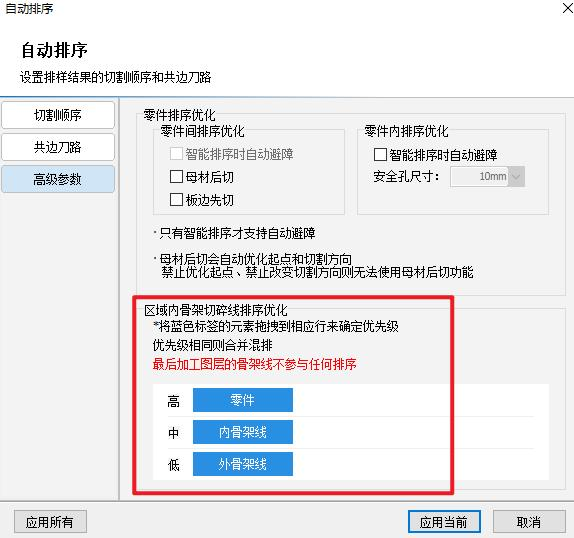

支持骨架线和零件一同栅格划分
将某个区域的零件和切碎线划为一组来排序,那么每次切割完一组都可以将板材的应力释放一部分,可以有效改善骨架翘起问题。同时,支持设置零件、内骨架线、外骨架线的排序优先级。(直接拖动即可)
![](http://www.mfc-china.org/wp-content/uploads/2023/04/77713e5c739a0fb649cc61df0c1422f5.gif)
![](http://www.mfc-china.org/wp-content/uploads/2023/04/ddc0084b21ffe20129aed8e418d3c38d.png)
![](http://www.mfc-china.org/wp-content/uploads/2023/04/f3bc6412e3f3088a03f4b320296c9022.png)
工艺
CypNest-2022V4
09

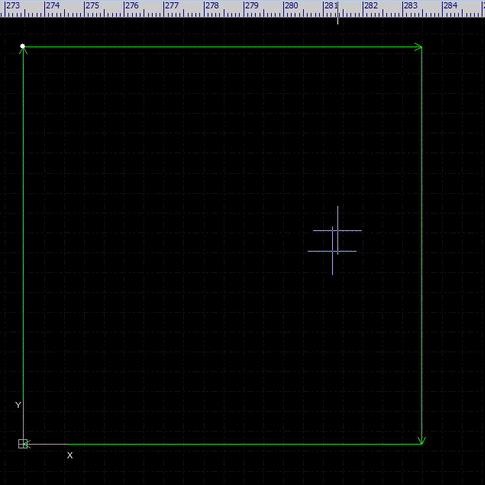

支持更多类型倒角
焊接存在死角怎么办?
CypNest-2022V4版本进一步丰富倒角类型,支持倒内圆角、平角和直角,有效节省绘图时间,形成止裂槽,给应力一个释放的地方。
![](http://www.mfc-china.org/wp-content/uploads/2023/04/40d06d59e4cf25ddfa793a4d5bba32da.gif)
![](http://www.mfc-china.org/wp-content/uploads/2023/04/1b1c0b9a4d226775ea7e984318c41545.gif)
10
快捷编辑单个微连功能
黄色-【添加微连】:手动添加微连时,黄色高亮显示位置预览,点击则可添加微连。
蓝色-【删除微连】:鼠标移动到已有微连时,会出现蓝色高亮显示,自动切换成橡皮擦模式,点击即可删除微连。
红色-代表该微连会与已有微连交叠,不可添加。
11
新增微连快捷键
自动微连快捷键:Shift+A
划线批量微连快捷键:Shift+W
自定义快捷键-工艺设置中新增编辑微连、自动微连、划线批量微连等选项,可自行配置快捷键。
![](http://www.mfc-china.org/wp-content/uploads/2023/05/3deeb07a1f200c1152a1db5265509635.png)
![](http://www.mfc-china.org/wp-content/uploads/2023/05/a1ea408ff711d30694e09b667bad4c56.png)
12
支持对未排样零件设置补偿

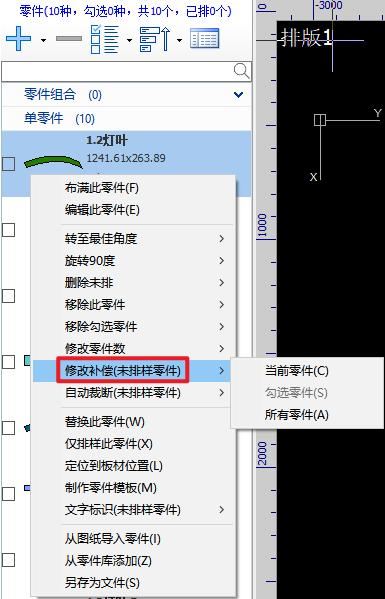

忘记设置补偿时,允许在排样界面给未排样的零件设置补偿,也支持批量操作。
![](http://www.mfc-china.org/wp-content/uploads/2023/05/fbbc7e4d1f6ad329b1ea0d983c5298fb.gif)
![](http://www.mfc-china.org/wp-content/uploads/2023/05/a2961bdfa4874f149d8a824c3391d1ab.png)
报告单
CypNest-2022V4
13
报告单排版缩略图优化

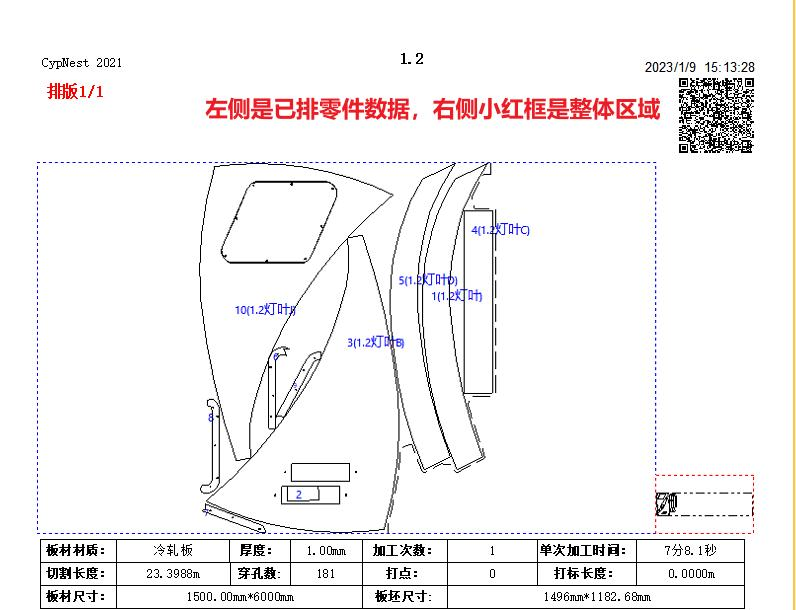

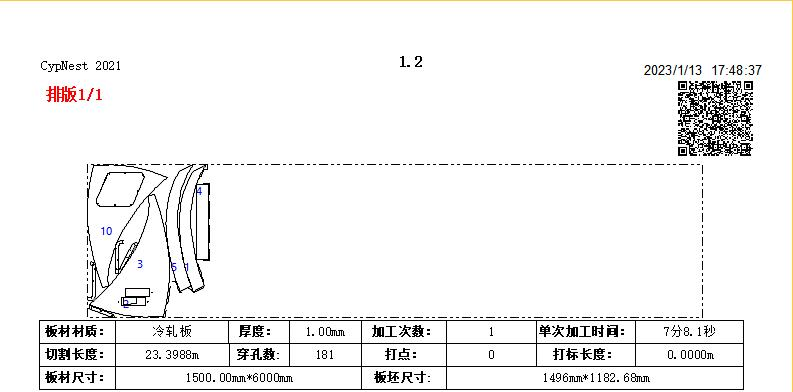

配置通用报告参数新增勾选项:缩略图只显示排版部分,勾选后缩略图不显示板材外框,只显示排版部分,并且自动将排版部分居中放大显示,板材尺寸长和宽相差比较大,且实际排样只排了一半不到的情况下,排版缩略图看得更清楚。
![](http://www.mfc-china.org/wp-content/uploads/2023/05/e012515db36272962efe53504b0af7eb.gif)
![](http://www.mfc-china.org/wp-content/uploads/2023/05/0d565d0e2d683c6bc379ad3c4ca8ec9e.png)
![](http://www.mfc-china.org/wp-content/uploads/2023/05/753f4ba0b05d2cb3ea94ebdf15e1c7d1.png)
14
支持自定义报告单中排样结果分页显示
配置通用报告参数新增勾选项:排样结果分页显示,勾选后自定义报告单的每个排样结果信息(从缩略图开始)支持单独分页显示。用户根据每页表单来分拣,就不容易搞错零件。
![](http://www.mfc-china.org/wp-content/uploads/2023/05/d73bd3cf5a89b0a1843f62608adb5546.gif)
辅助功能
CypNest-2022V4
15

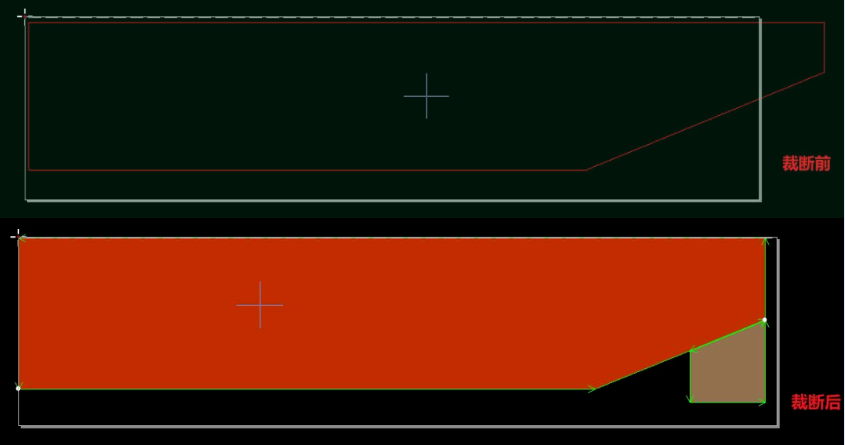

零件自动裁断

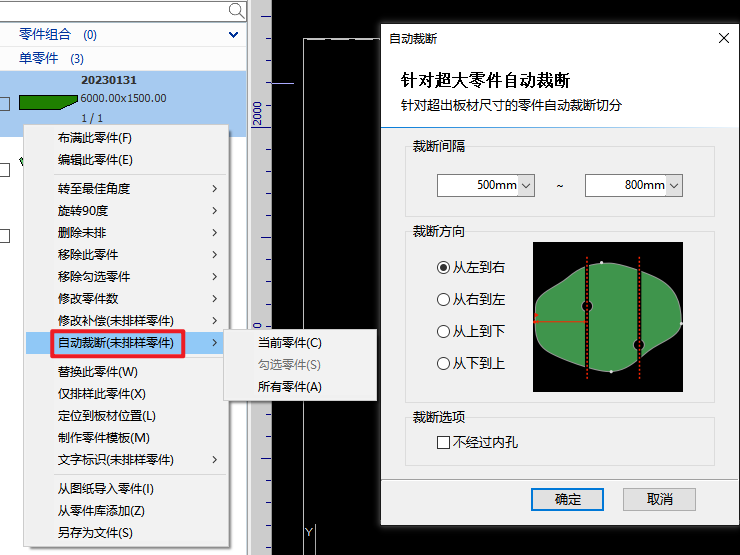

有的零件比较大,甚至超出板材宽度,实际上可以拆分成多个小零件进行排版,也有助于提高利用率。新版本对于零件列表中未排零件,右键新增选项【自动裁断】功能。
16

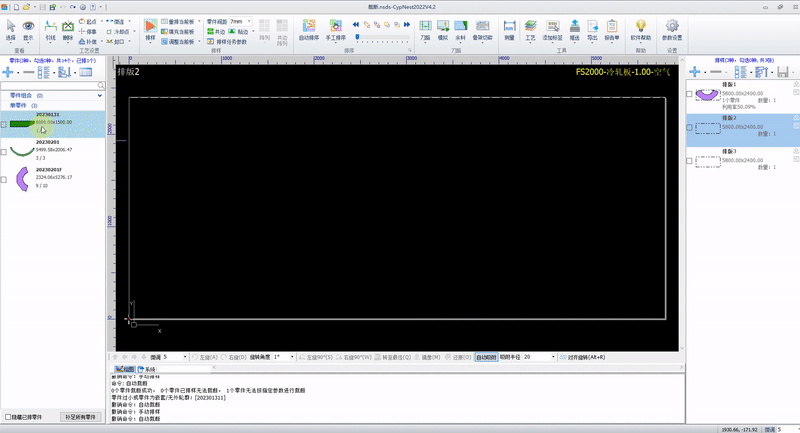

快速添加不同类型、尺寸的余料板材

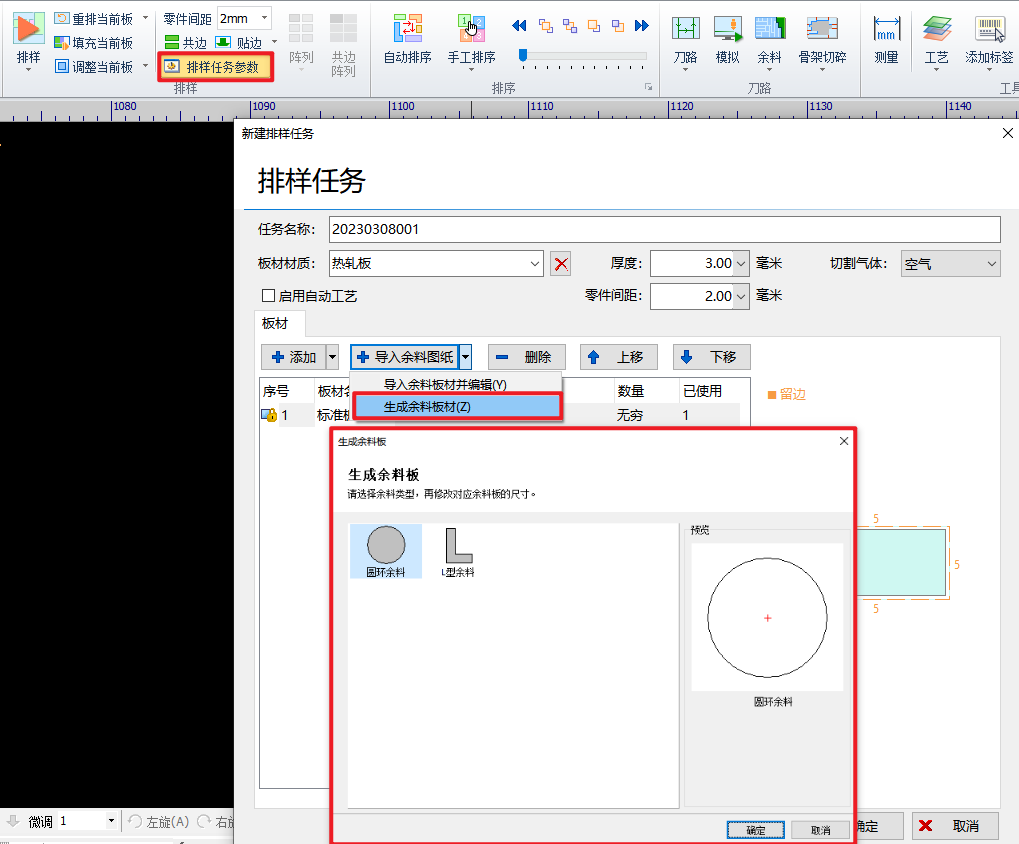

在排样任务参数界面,点击“导入余料图纸”旁下拉三角号,选择“生成余料板材”选项,可以快捷生成L型或圆形(圆环)余料板材。
![](http://www.mfc-china.org/wp-content/uploads/2023/05/6e2ec76ab674c661a79dfa09d8d0d2cb.gif)
![](http://www.mfc-china.org/wp-content/uploads/2023/05/64b8cd5789513b5bad8077322c9d4a2f.png)
![](http://www.mfc-china.org/wp-content/uploads/2023/05/bc3bf487cacde0ca7564dccbe60aa028.png)
![](http://www.mfc-china.org/wp-content/uploads/2023/05/e71bbb2a2fed2459085223c2ce19fbf2.gif)
![](http://www.mfc-china.org/wp-content/uploads/2023/05/c6458971260b7a96cf0c5dbefb13423f.png)
交互
CypNest-2022V4
17
修改板材尺寸功能优化
考虑到广大用户习惯,修改板材尺寸支持选择“使用板材尺寸”或者“使用排版尺寸”作为自由设置的默认值,也可以设置留边后自动修改为最小可用板材。
18

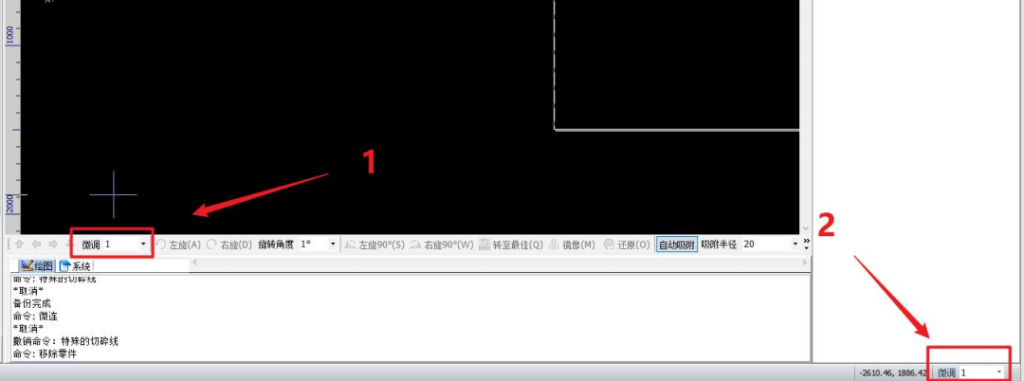

新增“微调”按钮
在悬浮窗方向键后面新增加一个【微调】按钮,位置显眼,方便用户使用。
![](http://www.mfc-china.org/wp-content/uploads/2023/05/641e2901faedc98afaa49b2de1d6b266.gif)
![](http://www.mfc-china.org/wp-content/uploads/2023/05/8dfc07a6e2c6c07c53db887f8ecc96fc.png)
![](http://www.mfc-china.org/wp-content/uploads/2023/05/c376356c96d9b8d5ae616a6f2a4db209-1024x381.png)
