如何用大族粤铭调整二氧化碳激光管光路？

激光管光路调整是许多激光设备用户会遇到的问题，为了帮助广大客户解决光路的调整问题，今天粤铭君就手把手教您如何调整二氧化碳激光管的光路。

//基本原理//

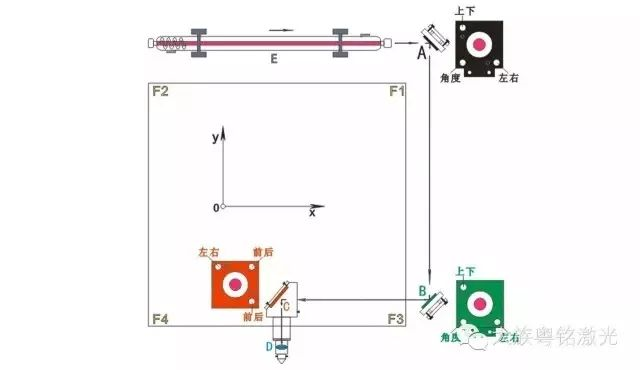

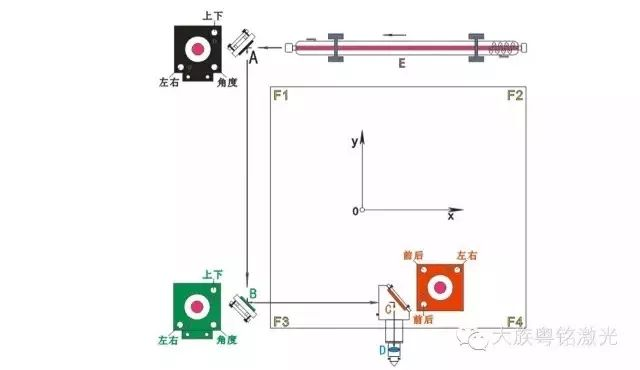

大部分的激光设备采用的是飞行式光路系统，激光从激光管（激光发生器）中射出，经过3个平面反射镜（反射镜1#、反射镜2#、反射镜3#）的反射，最终经过聚焦透镜聚焦后射出到工作台面。无论光从那边出，原理都是一样的。

为什么要调整二氧化碳激光管光路？//

长时间的激光设备作业，如果反射镜松动，将导致激光光路偏移，使得激光最终无法从喷气杯口输出，导致切割垂直、切割速度慢等问题，使得激光设备无法发挥自身最佳性能，从而影响生产效率。因此，定时检查和调整光路是非常有必要的。

调整二氧化碳激光管光路的步骤//

第一步

调整二氧化碳激光管电流，降低激光管功率。

第二步：调整激光发生器到反射镜1#光路

1、保证从激光管发出的光束入射在1＃反射镜上；

2、将3层以上的双面胶纸粘叠在一起，将反射镜1# 遮住；

3、将双面胶纸粘好后，按控制面板上点射的按钮，激光就会在双面胶纸上打出一个标记，此点在反射镜中心位置即可。

第三步：调整反射镜1#到反射镜2#光路

1、将黏贴在反射镜1# 的双面胶纸撕掉，黏贴在反射镜2#上；

2、将横梁向前上方轻推移至靠近反射镜1#最近的位置，按控制面板上点射的按钮，打上一个标记；

3、记住此时的标记并保持双面胶纸的位置不动，以反射镜1#为参照物，由近至远向后下方轻推横梁，多次测试，观察激光打出的标记是否重合；

4、若不重合，通过调整反光镜架1#上的三颗调节螺钉调整镜片角度，直至在这一路上所打出的光点达到重合。

第四步：调整反射镜2#到反射镜3#光路

1、将黏贴在反射镜2# 的双面胶纸撕掉，黏贴在反射镜3#上（若调试过多，可重新换双面胶纸）；

2、将横梁向左轻推移至靠近反射镜2#最近的位置，按控制面板上点射的按钮，打上一个标记；

3、记住此时的标记并保持双面胶纸的位置不动，以反射镜2#为参照物，从左到右滑动横梁，多次测试，观察激光打出的标记是否重合；

4、若不重合，通过调整反光镜2#架上的三颗调节螺钉调整镜片角度，直至在这一路上所打出的光点达到重合。

第五步：调整反射镜3#到入光孔光路在反射镜3＃前面的入光孔上贴上双面胶，按控制面板上点射的按钮，打上标记。如处在中心，则合格。如不重合，请用上面方法重新调整光路，直至重合为止。

第六步

四个点调整重合之后，我们再看看这个点是否打在激光头入光孔中央？如果不是，请关闭激光电源，调整激光管的位置。如果是左右偏移，则偏向哪方，就往哪方调。

比如：偏左，就把激光管朝左的方向调整一点；偏右，则把激光管向右调整一点。如果是上下偏移，就朝相反方向调整，即偏上，则将激光管向下调整一点；偏下，则向上调整一点。（以上调整，只是针对激光管负极管（出光端）而言，如果要调整激光管正极端来达到相同的效果，则方向是相反的。）
//注意事项//1

调整光路的整个过程中要控制适当的光强；2

双面胶纸请勿黏贴在反射镜上，而粘在镜片边的盖子；3

调试过程中需要注意镜片不受烟尘污染，不要长时间按住点射按钮，避免激光将双面胶纸烧透后产生的油烟将反射镜面熏黑，造成激光反射强度减弱；4

为防止激光辐射伤人，请先用一块纸板测试出光斑的大概位置，然后再进行调整；5

整个调整光路的过程中，光点的位置一定要打在镜片的中央为最佳，绝对不能打在边缘处。如果打在边缘处，请继续调整镜片，直到打在中央为止。6

–激光为不见光且直接对人体有伤害作用，作业人员在调整光路时需小心操作，操作员必须经过专业培训后方可进行。

上述就是二氧化碳激光管光路调节的方法，为了让自己的激光设备能更好地运行工作，请各位用户好好掌握激光管光路调整指南。若亲爱的客户在使用过程中有需要维修、更换激光设备配件或对上述内容有不明之处，敬请拨打粤铭激光集团售后服务专线：0769-8983 9999转1号线咨询 。
