金属板材成形之家-MFC金属板材成形杂志／金属成形商务咨询（北京）有限公司-MFC《金属成形智造》杂志导读：本文基于高雄科技大学杨正钰博士的研究简报，深度解析氢能燃料电池中核心部件——金属双极板的成形技术。内容涵盖产业现状、技术瓶颈、多道次模具开发及伺服冲压工艺优化等硬核技术指标。
一、 产业背景与市场趋势

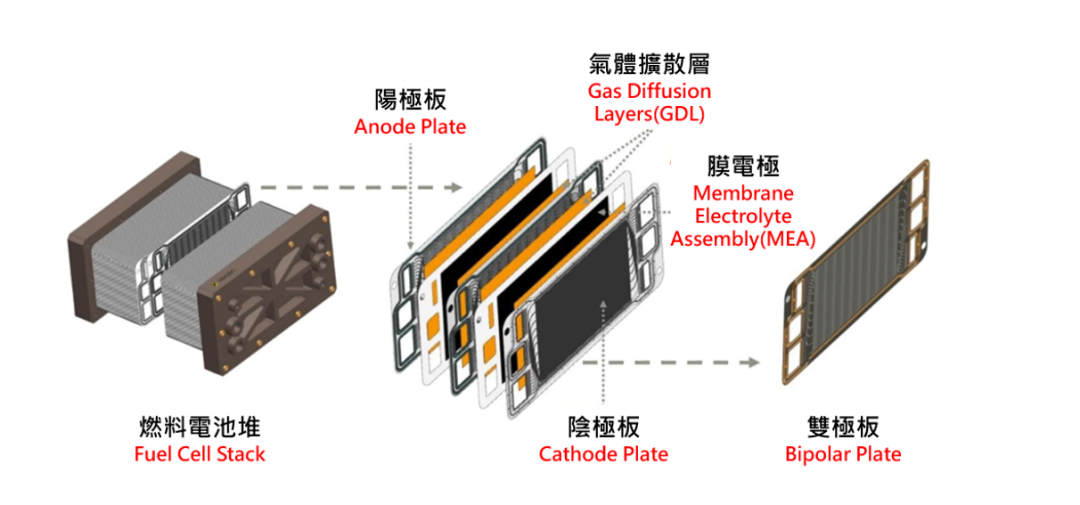

氢能作为极具潜力的能源载体，正带动燃料电池及其关键零部件的需求爆发。双极板位于燃料电池堆的核心结构中，兼具导电、流道分配、结构支撑、密封与热管理等功能，其品质直接决定了电池堆的效率、寿命与可靠性。
当前，金属双极板市场的竞争焦点已从“能否制作”全面转向“能否高精度、低成本、稳定量产”。技术发展逐步向金属化与薄板化演进，量产端高度重视高速冲压、尺寸一致性、缺陷抑制与堆叠后的密封可靠度。
二、 核心技术需求与开发挑战
双极板产品开发的本质在于以高精度制造方式，同时满足性能、密封、尺寸与量产一致性。具体面临以下六大核心需求与挑战：
材料特性：需具备高导电、耐蚀性，同时兼顾强度与延展性。
流道精度：流道尺寸、深度与均匀性直接影响反应效率与压降。
薄板化：降低厚度以提升功率密度，但会同步提高成形与搬运难度。
成形性：必须在不破裂、不起皱与低回弹的条件下完成微细流道成形。
气密性：密封面平坦度与配合精度不足会导致漏气与效率损失。
量产一致性：要求稳定的生产节拍、尺寸一致性与高良率。
国内外双极板成形技术参数对比
目前，双极板量产成形仍需突破薄板化、高精度流道控制与低翘曲制程的技术门槛。以下为国内外主流厂商的技术指标对比：
三、 模具开发与多道次成形技术
由于双极板具有薄板化、微细流道及局部高低差等特征，制程中极易发生定位偏移、板件变形或流道受损。因此，载具设计必须兼顾板件支撑、基准定位与成品保护功能。
1.材料属性与分析模型：
研究采用 LSTC LSDYNA 进行多道次成形分析。选用材料为 SUS316L，其核心物理参数如下：
密度：7.85 × 10⁻⁹ Ton/mm³
弹性模量 (E值)：207 × 10³ MPa
降伏强度 (屈服强度)：259 MPa
伸长率：64%

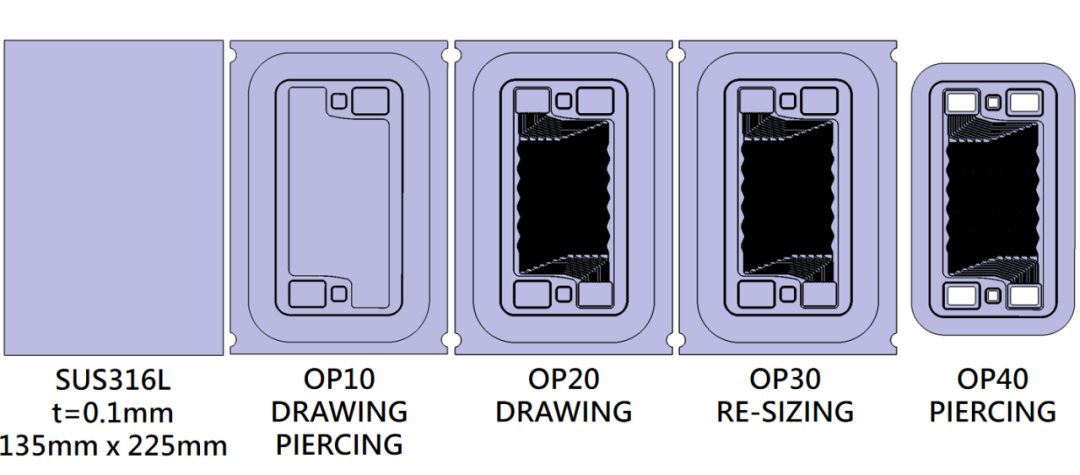

2. 多道次成形 (OP10 – OP30) 模拟结果
为提升效率，采用 1/2 对称模型（尺寸 130×180 mm）进行模拟：
成形极限 (FLD)：OP10至OP30各工序成形结果良好，成品范围内无破裂或严重皱褶。
变薄率控制：SUS316L 材料的变薄率在 35% 以下不会发生破裂。模拟显示，即使在波浪式流道端处变薄率较大，也未超过35%的上限。
应力分布 (von Mises Stress)：在OP20工序中，成型流道区域的应力皆大于材料降伏强度 (259 MPa)，表明材料发生了实际拉伸并产生了有效的塑性变形。
四、 伺服冲床曲线应用与工艺优化
燃料电池流道板制程采用多道次成形，研究中对比了伺服冲床在不同运动模式（Crank 曲柄模式 vs Coin 精密压印模式）与速度条件下的成形效果。
流道深度与重现性：经实际量测，Coin 模式成形的流道深度较高、分布均匀且重现性佳，完全符合尺寸公差；而 Crank 模式深度偏低且波动明显，难以维持一致性。
板厚均匀性：在优化工艺下，板厚均匀性被严格控制在 15% 以内，厚度变异量极低，有效确保了双极板的堆叠精度。
注：Coin 模式在双极板成形上具备更佳的平面度与稳定性，偏差维持在 2 mm 以内，更符合燃料电池堆叠的严苛需求。
五、 研发成果总结与未来展望
核心成果数据：

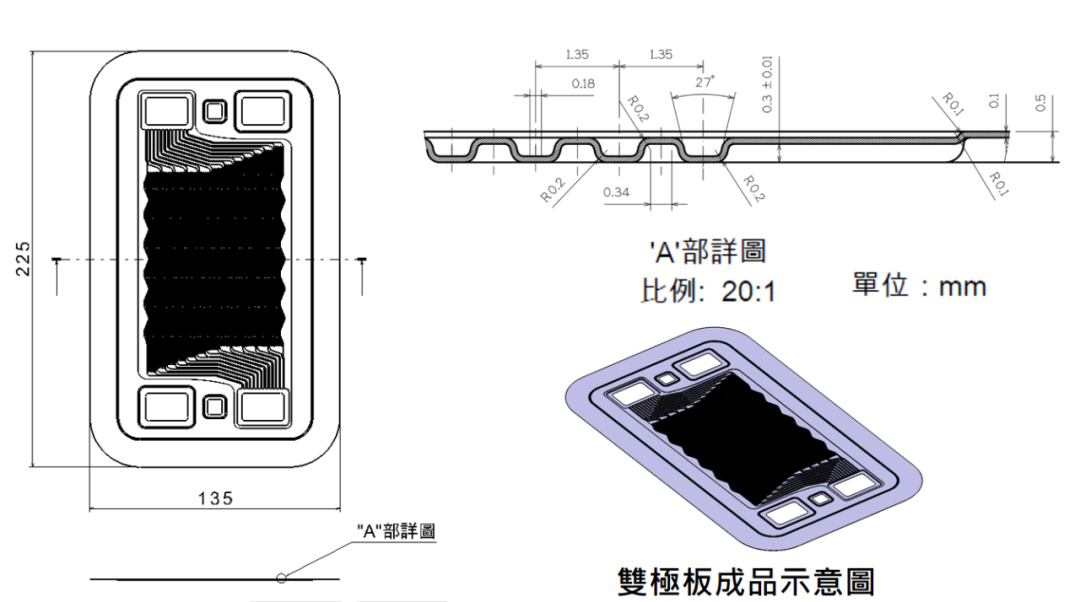

本研究成功开发了SUS316L 0.1 mm 燃料电池双极板精密成形制程（成品尺寸约 135 × 225 mm）。通过采用精密压印（Coin）搭配高精度伺服冲床，实现了以下关键指标：
1. 板厚变异控制于15% 以内。
2. 流道深度误差小于±0.02 mm。
3. 平面度达到1.87 mm。
未来展望：
未来将持续优化模具设计与伺服运动曲线，进一步提升板厚控制与几何成形的一致性；同时，将推进验证在高速量产条件下的制程稳定性与模具寿命，以全面应对市场对低成本、稳定量产的迫切需求。
