德国RAS MEGA BEND重载型金属折边系统强劲升级！

MEGA BEND重载金属折边系统

MEGA BEND Re-load Metal Edge Crimping System

专为大型、重型钣金件而生，彻底告别传统折弯机加工大件时的“痛”！

还在为这些问题头疼吗❓️

• 高低压电气柜、储能柜外壳太大太重，两个人甚至三个人才能勉强翻转折弯，人工成本高、效率低、安全隐患大？
• 金属幕墙面板、金属门板尺寸超大，折弯精度难保证，表面划伤、角度不直、返工频繁？
• 厨具橱柜不锈钢/铝板件批量生产时，换料频繁、调试时间长，小批量多品种根本玩不转？
• 数据中心机柜、电力设备外壳等厚板（最高6mm低碳钢）折弯，传统压弯机力不够、人工干预多、生产节拍慢？

MEGA BEND一机搞定

单人操作轻松实现高精度上下折弯！

01

核心设备亮点

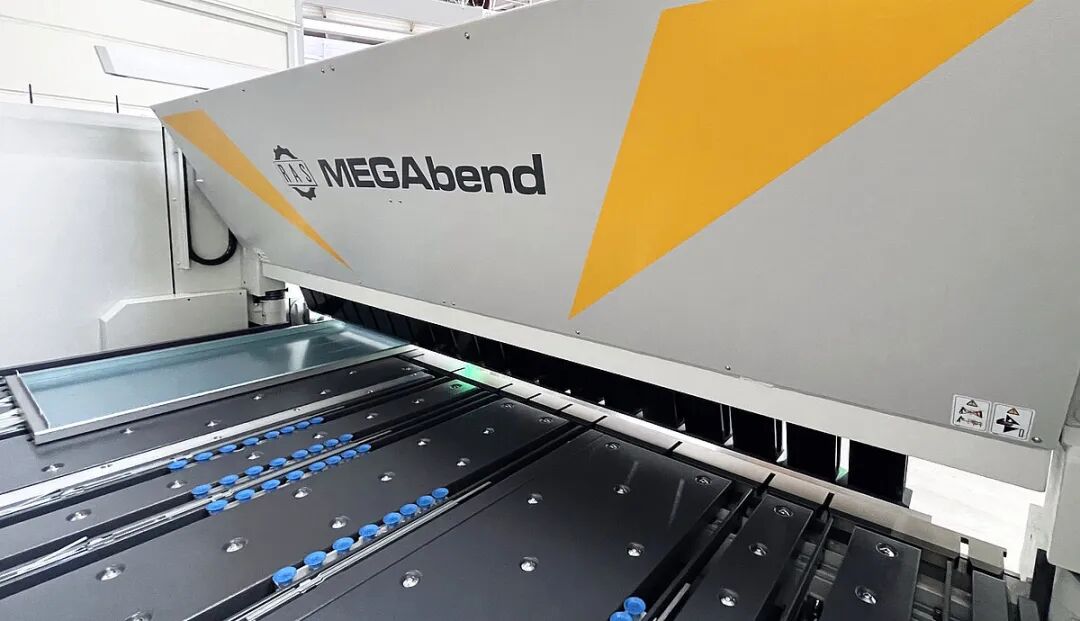

MEGAbend 一机搞定，单人操作轻松实现高精度上下折弯！

核心亮点直击你的痛点：单人搞定大型重型工件：无需翻板，上下折弯技术+超强夹紧力（PowerBooster高达120吨），厚薄板材都笔直精准，一人即可完成！

自动连续折弯，无需人工干预：Bendex图形软件自动编程，导入CAD（STEP/DXF/DWG等）秒出程序；混合式挡料+吸盘系统自动吸附定位，连续多道折弯一次搞定，效率翻倍！

ViN激光虚拟导航：激光束精准指示放置位置，快速上料不偏移，新手也能秒上手，大幅降低培训成本。

SnapTools快换角模：侧边折弯自动避让55mm空间，折弯完自动弹出，无需人工旋出工件，箱体类工件（如电气柜、储能柜）神器！

智能挠度补偿+快速动作：无论长法兰/短法兰、中间/侧边折弯，始终笔直无痕；换材料零调试，生产节拍短，对涂层板材温和成形不伤表面。

✅️适用行业：高低压电气柜、储能电池柜、数据中心机柜、电力发电设备外壳、金属幕墙、电梯部件、金属门、厨具橱柜、工业清洗设备等大型钣金加工场景。

02

核心技术与组件详解

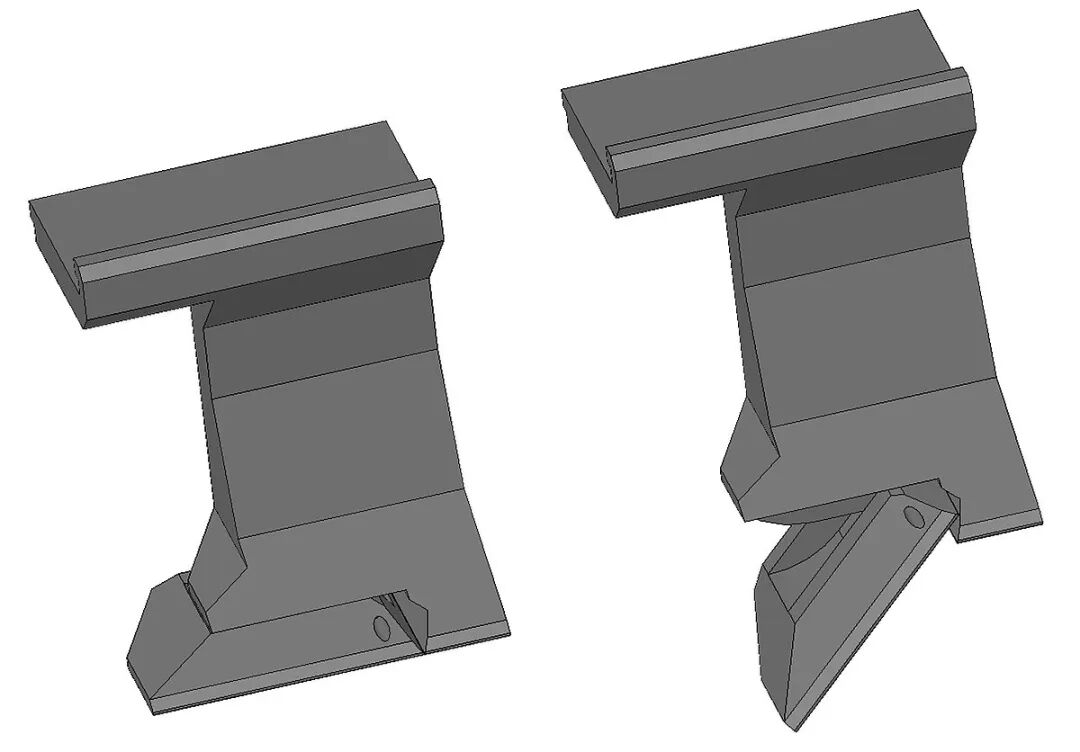

1. SnapTool角位模具

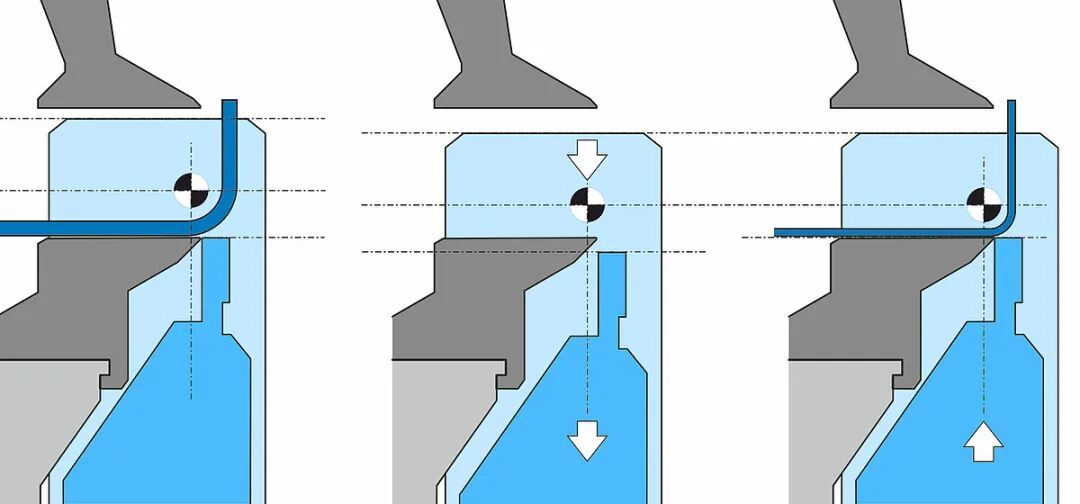

SnapTool角模搭载可翻转底座，加工带侧边折弯工件时可自动避让脱出，上梁开启时底座向下翻转，模具完全退出后自动复位。

• 实现全自动折弯，无需人工旋出工件
• 挡料侧折弯可辅助回送工件至操作侧
• 侧边避让空间最大可达55mm
• 软件自动计算定位位置，适配对应板材厚度

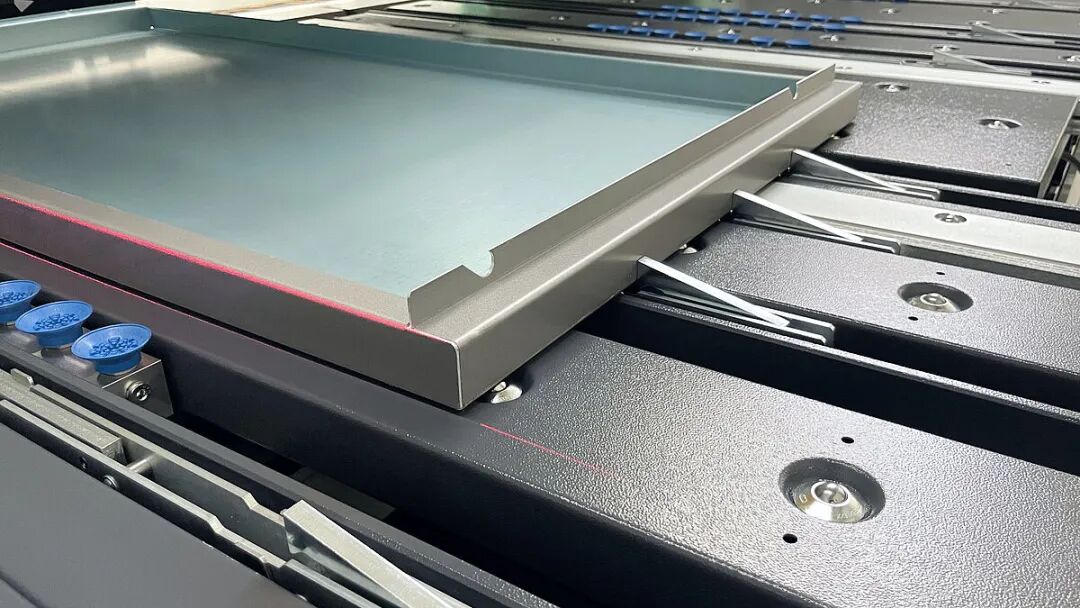

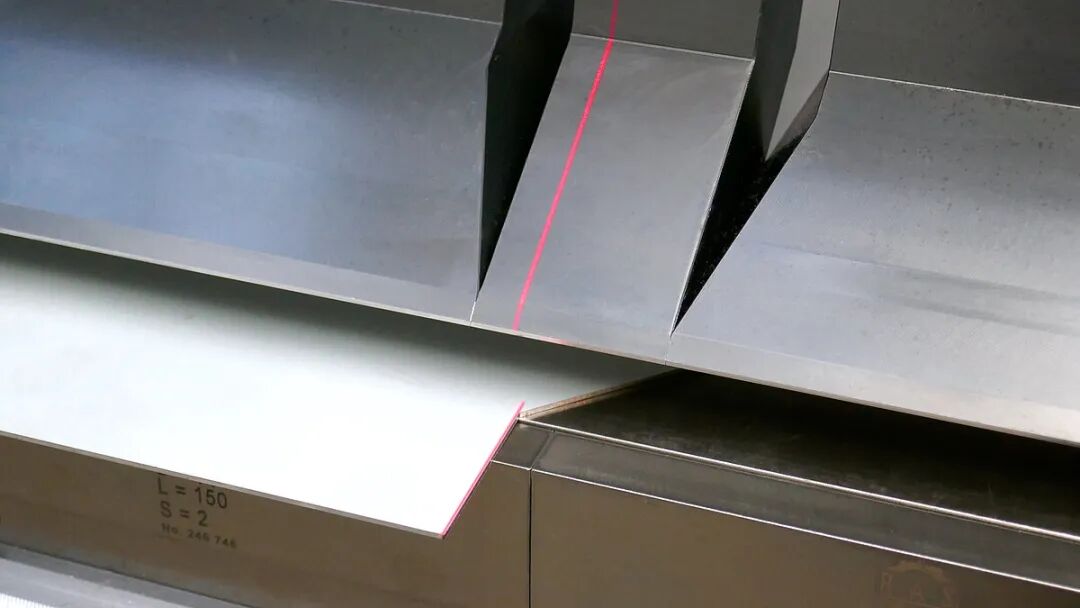

2. ViN虚拟导航系统

通过智能激光束精准显示工件放置位置，软件根据模具配置自动匹配板材边缘定位点，兼顾多工位与小型工件加工。

• 激光精准指示上料位置，可沿工作长度移动
• 同时在折弯梁侧与挡料侧显示定位
• 自动匹配模具配置，适配多工位加工
• 上料更快、更准，提升换型效率

3. 智能挠度补偿折弯梁

作为设备核心动力部件，高刚性结构搭配智能挠度补偿系统，自动抵消折弯力产生的变形，全工况实现笔直折弯。

• 折弯梁变形量极小，角度精准
• 可作倾斜工件靠山，自动适配板厚与折弯半径
• 换料无停机、无调试时间
• SpeedOptimizer速度优化，缩短生产节拍
• 伺服驱动+绝对编码器，运行快、免校准
• 分段式模具自动夹紧，温和成形涂层材料

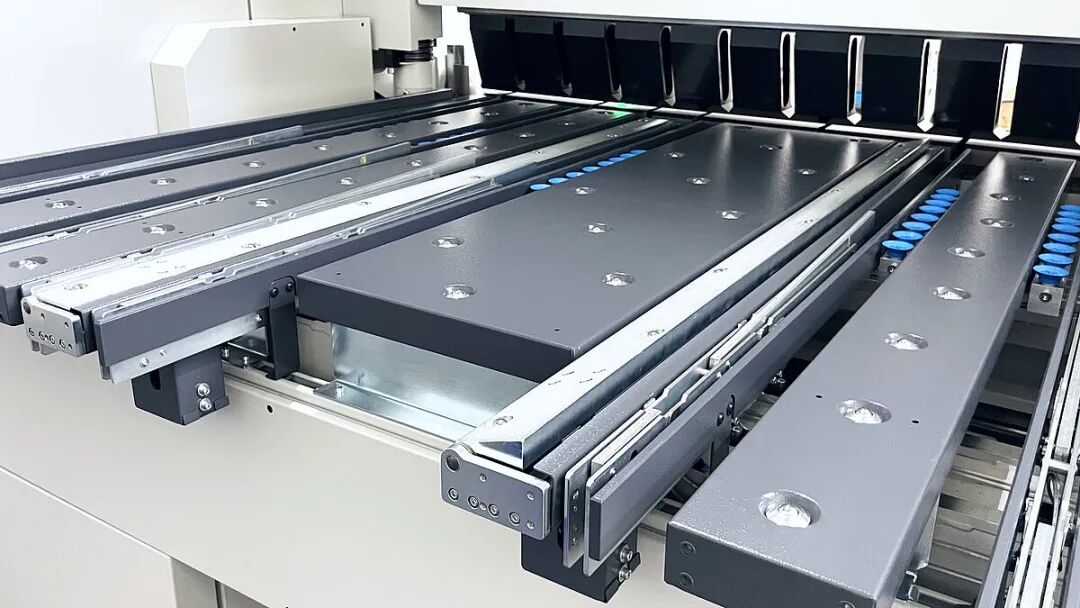

4. RAS混合式挡料系统

挡料指精确定位+吸条稳定吸附，实现无人工干预的自动连续折弯，加长 T 型挡料支撑大面积工件。

• 单工位/单侧自动折弯，消除定位误差
• 挡料指独立控制，定位高效
• 8吸盘独立轴组，稳定吸附板材
• 吸条可回拉工件，方便取件
• 挡料指可单独锁止，适配不平整卷料
• 配备弹出式角挡，精准对齐窄工件
• 工作台面宽3200mm，定位范围20–3250mm
• 滚珠支撑+灯光指示，操作更便捷

5. 高刚性上梁结构

箱型高刚性上梁，三轴伺服驱动，搭配动力增压系统，夹持力强、运行稳定。

• 开阔前后操作空间，折弯质量优异
• 自动夹紧刀具，装模快速
• PowerBooster 提供120 吨超强夹紧力
• 油浴密封丝杆，低维护、长寿命
• 可编程夹紧位置与开口高度，适配压边工艺

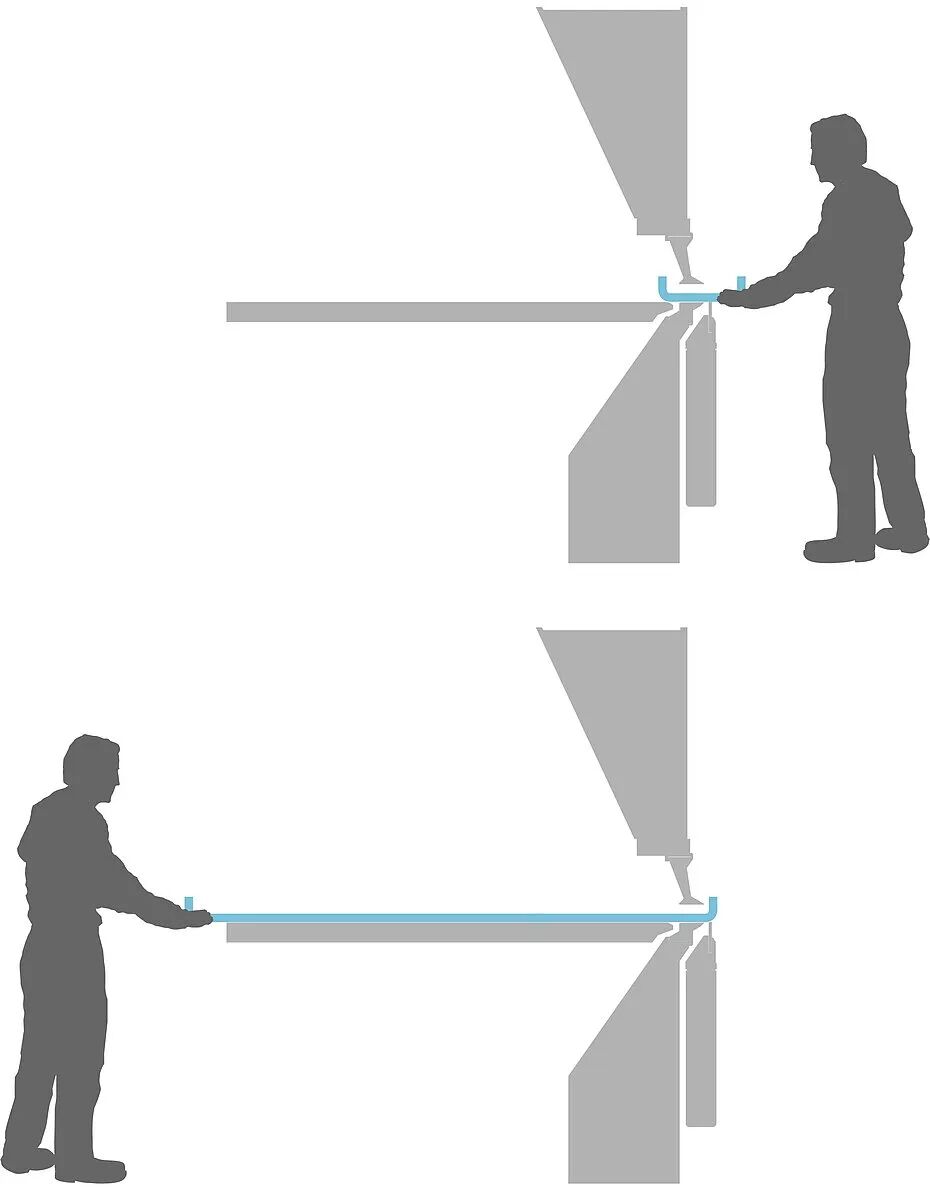

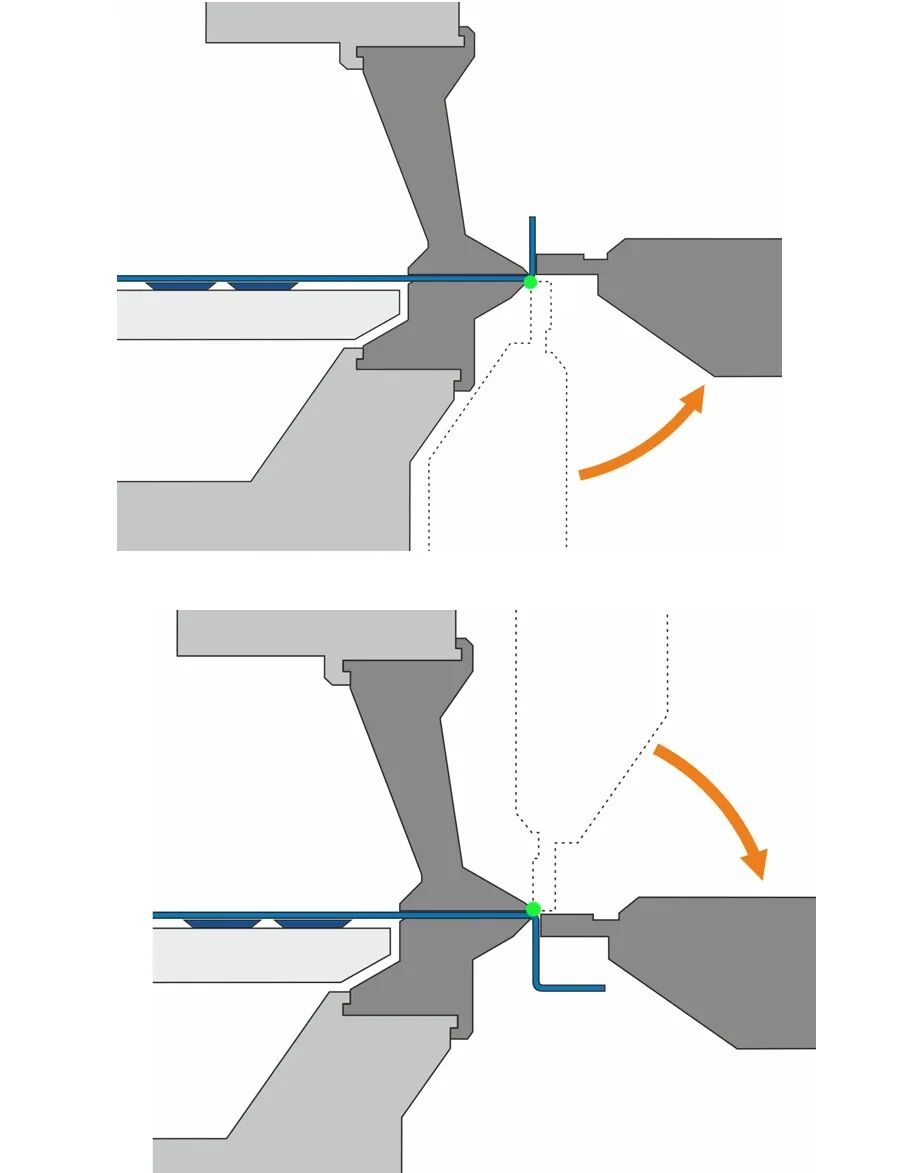

6. 上下折弯技术

支持设备正面/背面操作，双重安全监控，无需翻转板材即可完成上下折弯。

• 程序控制摆动机能，零调试时间
• 折弯梁行程150mm，避让预折弯法兰
• 深喉式设计，折弯精度极高
• 自动执行折弯序列，生产节拍短

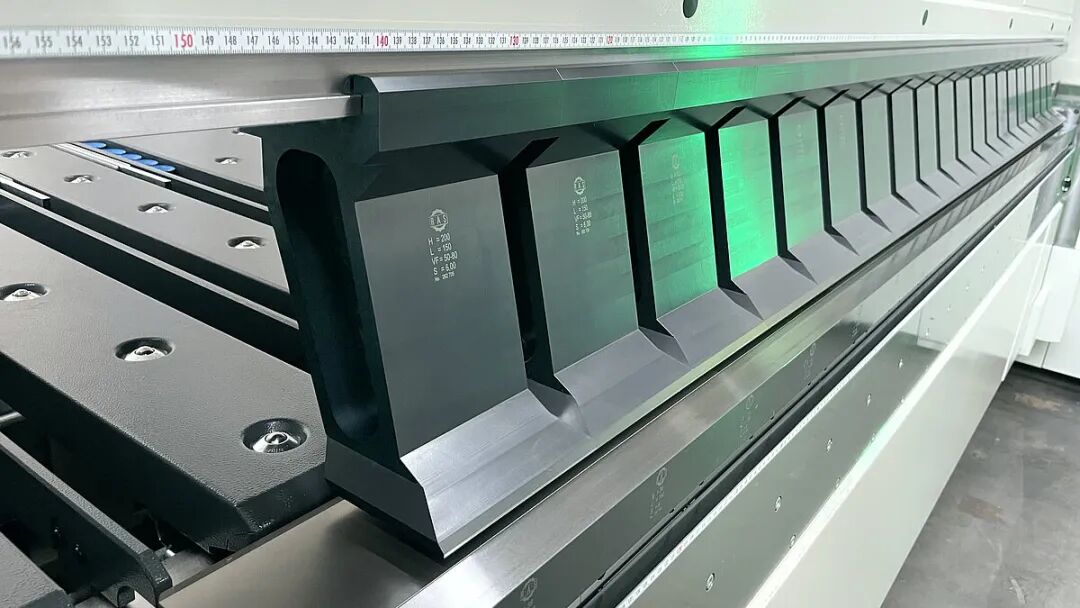

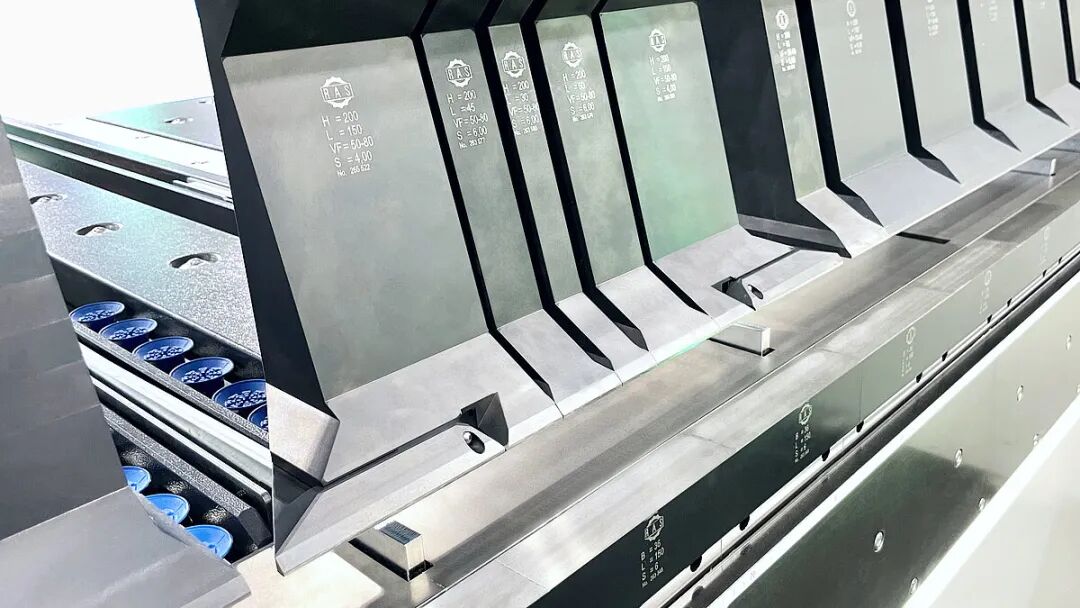

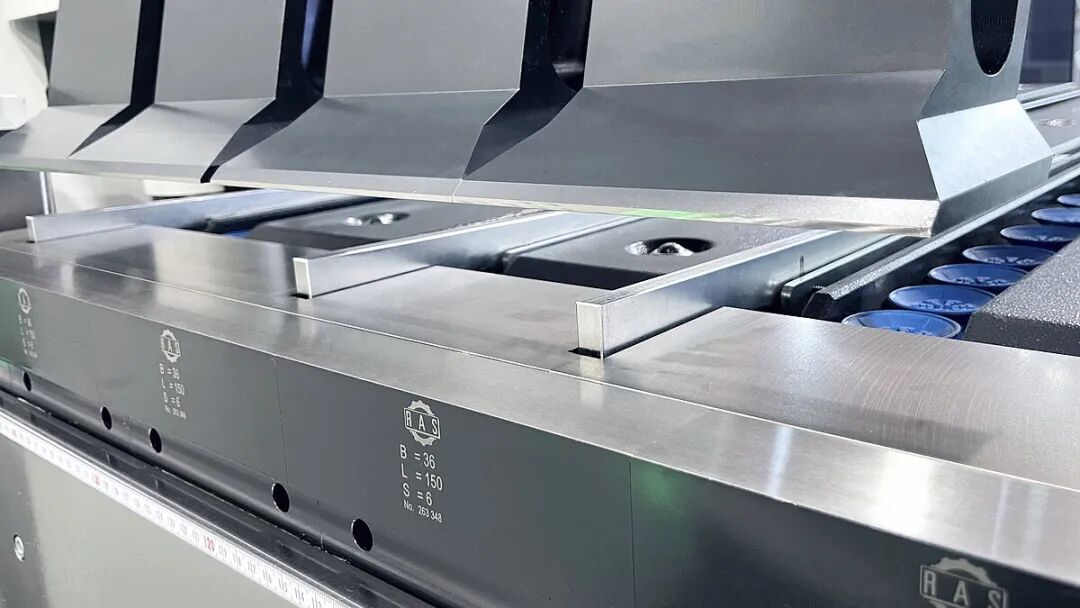

7. 通用模具系统

最大化操作空间，适配高模具，自动检测避免人为误差，一套模具满足多数加工需求。

• 适配最高400mm模具，应用场景广
• 扫描仪自动检测模具高度，减少失误
• 模具分段轻巧，换模快捷、自动夹紧
• 前后无干涉，宽度14–36mm可选
• 分段式下梁模具，适配不同厚度板材

MEGA BEND重载型金属系统以高精度、自动化、高效率、高通用性为核心优势，完美适配厚板与薄板、大型与重型工件的上下折弯加工，从自动编程、精准上料到连续折弯、模具快换全流程智能化，大幅降低人工成本与操作难度，有效提升钣金加工品质与产能，是现代钣金制造领域高效、可靠的高端折弯解决方案。
