LVD-CADMAN® v8.7 版 更新更强大

LVD 发布了 CADMAN® v8.7版, 其最新的升级中增加了多个关键功能, 包括集成攻丝、倒角和喷涂等外部操作的能力, 以及对     CADMAN-JOB (制造执行系统), CADMAN-SDI (智能图纸导入),   CADMAN-P (冲压), CADMAN-L (激光切割), CADMAN-B (折弯) 和 Touch-i4 (分类和验证)的更新。LVD的软件套件有助于简化钣金制造的流程,使智能制造成为可能。‍

先进的功能

最新版的 CADMAN 能够将外部操作 – 定义为非核心和次要操作, 包括攻丝,倒角,和磨削。这项更新使CADMAN能够在从原材料到成品的过程中,对订单进行控制、监控和记录。这些操作现在可在CADMAN-JOB概述屏幕上看到,并可以在生产过程中实时透明地跟踪并追踪。使用单一系统 (CADMAN)可以保持用户界面的一致性,从而提高流程效率。‍

CADMAN v8.7还提供 ERP 和钣金生产之间的实时接口。ERP系统将工作单传送到CADMAN-JOB进行处理。反过来,CADMAN-JOB 为 ERP提供实时的工单状态。订单的生产进度可以在这两个系统中进行跟踪。用户可以对收集到的数据进行分析,以实现流程改进。

适用于各种规模的企业

CADMAN v8.7 现在可以管理完整的钣金生产流程,而不需要ERP系统。工作指令可以在CADMAN-SDI中创建,然后传输到CADMAN-JOB。

使用极少量的手工输入,批量创建工作订单简化了从“概念”到 “工件”的过程。这个功能使CADMAN成为各种规模的钣金加工企业的实用解决方案,包括那些没有ERP系统的企业。

改进的图形检测

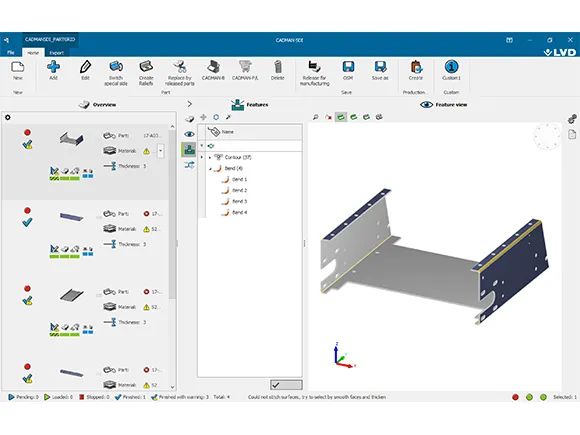

CADMAN-SDI 在v8.7版中得以进行了重大更新,现在可以自动检测3D几何图形中的外部操作。例如, 一个直径 4.1到4.3 mm 之间的孔,可以被检测到并定义为M5螺纹孔。这样一来节省了时间,操作人员很容易通过3D几何图形获取指示。此外,在创建工作订单时,可以在ERP或CADMAN-JOB中添加其在几何图形中无法检测到的操作,如磨削或喷涂。

在v8.7版中, CADMAN-SDI现在提供了可行性检查。用于检查可用的设备和模具,验证零件的几何图形,并警示任何有问题的几何图形。

如果孔过于靠近折弯线, 可能在折弯后变形,CADMAN-SDI会在 DXF文件中添加浮雕切割。

优化工艺流程

CADMAN-JOB 通过创建一个基于必要操作和所有限制条件的执行计划来优化流程。例如,某些操作有硬性限制,如激光切割必须优先进行,而其它操作,如攻丝,在折弯前后进行均可。CADMAN-JOB v8.7 还提供了可在生产过程期间添加计划外操作的灵活性。

更好的 CAM 解决方案

此外, CADMAN-P和CADMAN-L 现在提供简单的“拖放”导入文件功能。CADMAN-L 可以使用螺旋切割破坏内部轮廓,避免潜在碰撞,节省处理时间。最新版本的 LVD冲压和激光切割 CAM软件通过“扩展零件”选项,最大限度的利用材料。当钣金材料未完全使用时,但残余部分又不足以生产,CADMAN 可以自动将零件分布在整张钣金材料上,从而提供更大的间隙以提高在切割过程中的稳定性。
