电机铁芯的生产方法多种多样,包括冲压、粘接或使用 Backlack 工艺。舒勒公司首次将 Backlack 技术无缝集成到完整的全自动交钥匙设备中,该设备包括高速冲床以及叠片工作站和烘箱,覆盖了从原材料的开卷到成品转子和定子叠片的所有工序,所生产的叠片具更好的磁性能,能够提高工作效率。

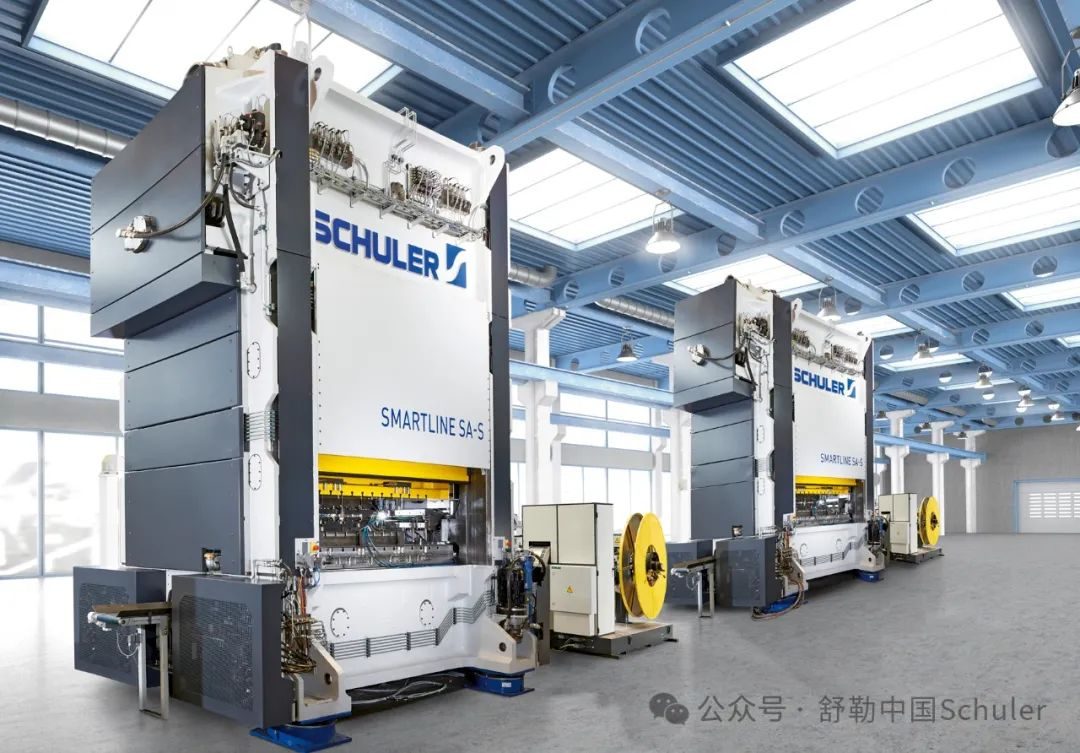

舒勒为Backlack工艺提供了一套完整的交钥匙系统,包括高速冲床。© Schuler
生产过程通常从冲压板材开始,并使用高速冲床和级进模进行大规模生产。为了提高效率,电动车电机越来越多地使用厚度仅为0.2至0.35毫米的较薄板材。电机叠片始终涂有涂层,以减少电机铁芯的铁损。
在冲压过程中,叠片的一小部分通过模具压扣在下一张叠片上。以此将若干叠片压扣在一起形成铁芯。然而,这种叠片之间的连接会破坏钢片的绝缘层,从而降低电机的磁性能。
除压扣外,还可以在冲压前将粘合剂涂在料片上。然后通过将料片叠在一起形成铁芯,这样可以保持绝缘层不受损坏。不过,在冲压工具内涂抹粘合剂可能导致产出率降低,并且仅可在固定区域操作。
在 Backlack 工艺中,板材在烘箱(由瑞士SWD AG公司提供)中通过压力和高温结合在一起形成叠片。这种全表面接触可减少电机后期的振动和噪音。由于铁芯的密度更大,冷却液不会泄露或渗透。而且 Backlack 工艺的导热性能比空气高,在冷却方面具有优势。
板材在由SWD AG 公司提供的烘箱中通过压力和高温结合在一起。© SWD
基于这些优势,舒勒采用了传统 Backlack 工艺,并将这一独立的工艺嵌入到整体解决方案中。舒勒研发的全自动系统用级进模压力机生产定转子叠片,以受控方式将其加工成所需高度的单个叠片形状,然后将其安全地输送到独立的 Backlack 工作站。通过该工艺,每年最多可生产 80,000 个转子和定子叠片。
