对多工位压力机中的零部件的生产流程进行仿真可带来许多优势: 由于所有与运动部件相关的运动(如滑块和三轴传输系统)都在计算仿真中,因此可以提前识别潜在的碰撞。其结果是,可以降低故障风险,产出平均提高约40%。舒勒的“DigiSim”仿真模块也可用于模具设计的优化。新增 “DigiSim Unlmtd”为进阶版,目前也适用于其他制造商的成形设备,并提供 “只读”功能。
“想象一下,您可以展望未来的制造生产工艺”,来自舒勒的工艺管理部的 Johannes Klein 说道:“这正是 DigiSim 仿真模块所能实现的”。运动部件的仿真还用于计算最大冲程速度和相应压力机的数据设置。碰撞检查可确保端拾器和模具之间的必要安全距离:“这减少了停机时间,提高了整个设备的效率,因为模具、压力机和传输系统装置得到了最佳协调”。该软件可用于所有带有两轴和三轴传输系统的成形设备。编辑

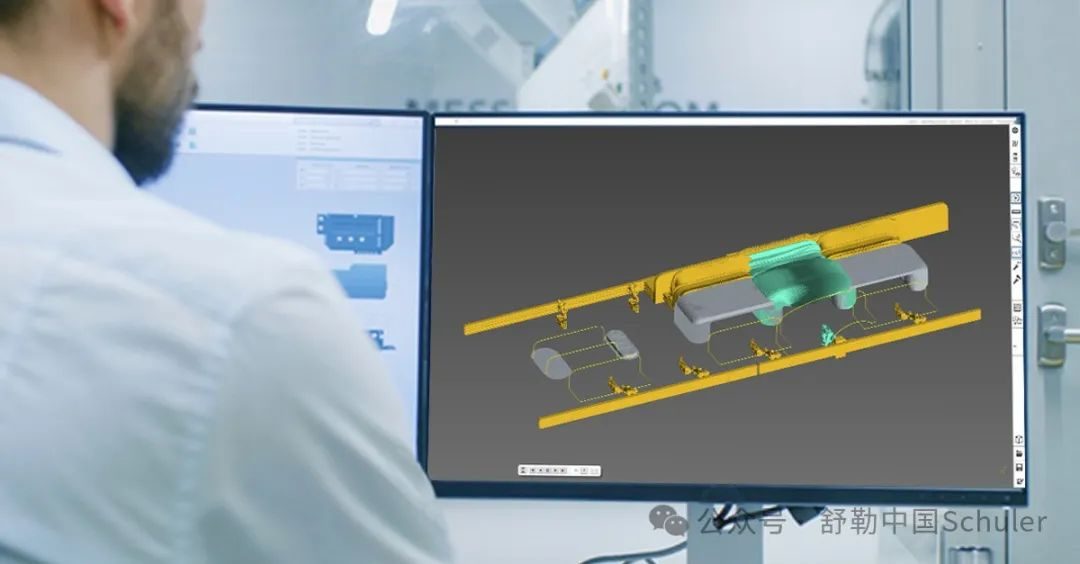

“DigiSim Unlmtd”仿真模块也适用于其他制造商的成形设备,并提供“只读”功能。© 舒勒
同样来自舒勒的工艺管理部的Christof Kuchelmeister 解释了“DigiSim”仿真模块是如何助力模具设计的优化:“我们在进行零件输送规划时就已经获得了冲次速度的初始信息。这提高了报价与项目规划阶段的计划可靠性”。此外,不仅可以确定运动曲线,还可以确定端拾器和零件的完整安全空间(即所谓的扫描量):“可以很好地实现必要的安全距离”。并且零件的倾斜情况也考虑在内。生成的数据可以很容易地传输到压力机上,这大大加快了调试过程。
为确保模具设计与生产之间的顺畅沟通,可运行的仿真模块可配备“只读”功能,该模块不仅能显示间隙曲线,还能进行测量。这样就可以节约生成仿真报告的时间。Johannes Klein 和 Christof Kuchelmeister 总结道:“这款 DigiSim Unlmtd 仿真模块,能够以更低的成本设计出更高质量的模具,并缩短模具调试时间,提高安全性和产量”。
舒勒将于 2024 年 10 月 21 日至 25 日在德国汉诺威 EuroBLECH 展会上展示其最新的成形技术解决方案(27厅 G82 展位),欢迎莅临参观与交流。扩展阅读:成形未来 – 重装上阵。
关于舒勒集团–www.schulergroup.com
舒勒为客户提供从联网压力机到冲压车间规划的先进成形技术。除压力机外,舒勒的产品范围还包括面向整个金属加工行业的自动化、模具、工艺技术以及相关服务。同时,舒勒的数字组件还为联网的成形技术提供了解决方案,并且舒勒通过对其不断开发以进一步提升生产线的产能与实用性。助力超级工厂的电池生产,舒勒可提供电芯组装和化成工艺的设备与服务。舒勒的客户不仅包括汽车制造商及零部件供应商,还包括来自锻造、家用电器和电子工业等诸多行业的公司。舒勒的压力机为全球超过 180 个国家生产硬币。舒勒股份公司成立于 1839 年,总部位于德国格平根,在欧洲、中国、美洲等全球 40 多个国家和地区的员工总数约为 5,000 人。舒勒目前已为奥地利安德里茨集团全资所有。
